Erpice a dischi trainato - telaio pieghevole
Pensata per le aziende di grandi dimensioni, ADMIRAL è la dischiera ideata da MASCHIO GASPARDO per operare nelle condizioni di lavoro più estreme. La necessità di avere finestre di lavoro sempre più strette rende ADMIRAL la scelta perfetta.
Le sue caratteristiche di dischiera «estrema» la rendono versatile in ogni condizione: dai terreni freddi e pesanti a quelli umidi e torbosi, con residuo elevato anche in presenza di scheletro.
ADMIRAL è disponibile in unica versione da 8,5 m abbinabile a trattori fino a 450 CV di potenza.
Nel lungo il telaio si posizionano 4 ranghi di dischi da 610 mm suddivisi in due coppie anteriori e posteriori con un distanziamento interno reciproco di un metro che insieme alla distanza tra i singoli dischi di 500 mm permette un ottimo deflusso di terreno e residuo. I pneumatici in posizione centrale assicurano un controllo preciso della profondità. Posteriormente l’erpice a denti elastici da 70 cm disposti su tre ranghi ridistribuisce il terreno miscelato con il residuo. Il rullo posteriore pareggia e riconsolida la superficie, lasciando il suolo perfettamente livellato e pronto per la semina.

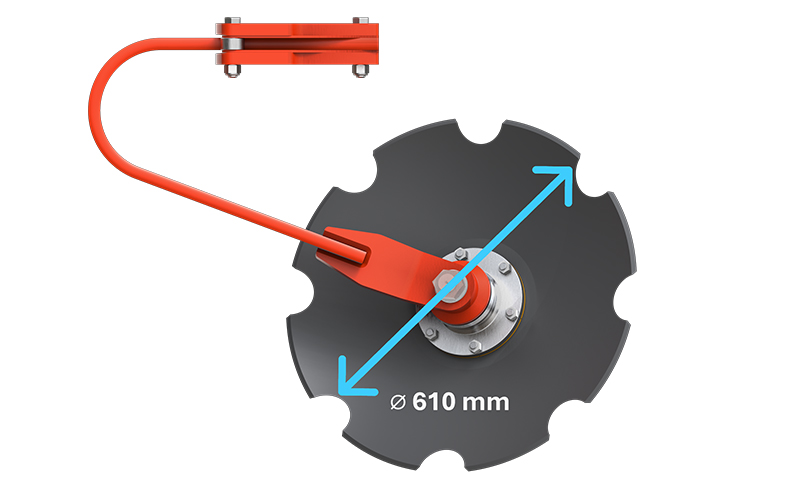

Gli elementi strutturali e lavoranti di ADMIRAL sono stati progettati per offrire la massima robustezza e affidabilità nel tempo. I dischi di ampio diametro dal profilo leggermente concavo, grazie al particolare disegno dentato assicurano un taglio sempre efficace anche con quantità elevate di residuo.
La rotazione del disco è garantita da speciali mozzi CULTIHUB, sovradimensionati per garantire una maggiore affidabilità. I 2 cuscinetti conici sono immersi in bagno d’olio e protetti da uno speciale sistema a tenute, per proteggerli da polvere, acqua e fango.

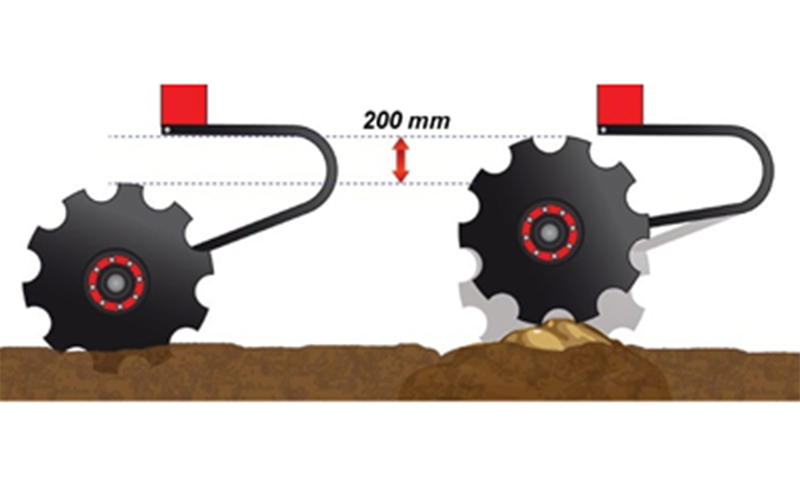

Infine l’elemento di connessione del disco al telaio tramite “molla a C”, realizzato in acciaio alto resistenziale specifico per elementi elastici, permette un’escursione verticale di ben 200 mm per superare ogni ostacolo e resistere anche a brusche sollecitazioni.
L’azione di 68 dischi da 610 mm disposti simmetricamente sulle due coppie di ranghi, permette taglio, mescolamento e interramento di altissima qualità, oltre ad un ottimo assetto e una riduzione della deriva laterale durante la lavorazione in campo.
L’elevato affinamento del terreno effettuato in una sola passata, la velocità di avanzamento fino a 12 km/h e l’imponente larghezze di lavoro, fanno di ADMIRAL un punto di riferimento tra le macchine per la minima lavorazione sulle grandi estensioni.
| Misura | Larghezza di lavoro | Larghezza di trasporto | Rullo | Ø rullo | N. dischi | Ø dischi | Attacco | Potenza richiesta HP | Potenza richiesta KW | Peso |
|---|---|---|---|---|---|---|---|---|---|---|
| 850 | 8,5 m | 4,5 m | Senza rullo | 0 | 68 | 610 mm | Occhione di traino | 326-444 hp | 243-331 kW | 13.200 kg |
| 850 | 8,5 m | 4,5 m | Lame | 400 | 68 | 610 mm | Occhione di traino | 326-444 hp | 243-331 kW | 13.650 kg |
| 850 | 8,5 m | 4,5 m | Gabbia | 440 | 68 | 610 mm | Occhione di traino | 326-444 hp | 243-331 kW | 13.200 kg |
COLLEGAMENTO TRATTORE
Versione trainata con occhione Ø51 mm cat. IV^ con snodo sferico
TELAIO
Telaio pieghevole idraulico
Rullo posteriore
Ruote di profondità 13.0/65-18
Dischi di contenimento laterali
Tabelle di ingombro e luci stradali
CORPI LAVORANTI
4 ranghi di dischi dentati indipendenti ammortizzati su molla vibrante con mozzi CULTI-HUB
• diametro Ø610 mm
Erpice strigliatore posteriore
Mozzi ad alta resistenza CULTI-HUB:
• cuscinetti a 2 corone di sfere a contatto obliquo
• lubrificazione in bagno d’olio
• serraggio duo-conico
REGOLAZIONI
Regolazione idraulica del rullo posteriore
Indicatore di profondità
