Atomizzatore elicoidale trainato
FUTURA TGZ, basato sul modello base FUTURA, si caratterizza per l’utilizzo del gruppo ventola AVANT TGZ, altamente specialistico per vigneti e frutteti. Disponibile in quattro diverse versioni con serbatoi da 600 a 2.000 L, permette elevati livelli di personalizzazione.

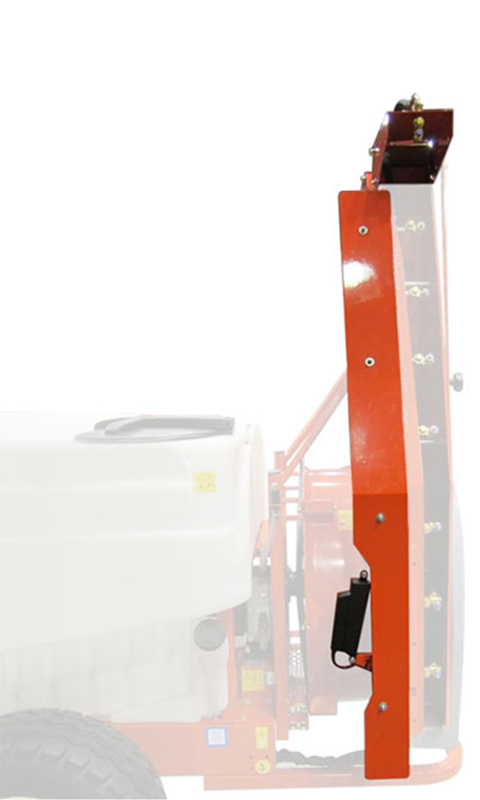

Il gruppo ventola AVANT TGZ consente di aspirare l’aria frontalmente, eliminando la ri-aspirazione della miscela fitoiatrica e del fogliame allontanando l’operatore dal flusso irrorato. Le due varianti disponibili, una per il vigneto (TGZ Vigneto) e una per il frutteto (TGZ frutteto) ottimizzano la diffusione della miscela fitoiatrica in relazione alla tipologia della coltura da trattare. Nella parte terminale dei diffusori sono collegati dei deflettori per la regolazione della zona soggetta al trattamento. Per far fronte alle diverse condizioni di lavoro, speciali porta ugelli in ottone vengono di serie forniti con un ugello del tipo a basso volume e uno del tipo anti deriva. A richiesta sono disponibili delle paratie elettriche che permettono di bloccare il flusso d’aria nei singoli lati di trattamento in modo da evitare la deriva della miscela chimica in zone protette e/o di rispetto.
A fronte della tipologia di prodotto fitoiatrico in uso e della condizione ambientale presente nella fase di trattamento, FUTURA TGZ può essere abbinato ad una vasta gamma di ugelli, tra cui alcuni anti deriva. In questi ultimi, viene attivata nella fase di nebulizzazione della miscela l’iniezione di aria appesantendo le goccioline formatesi e riducendo al minimo la possibilità di essere trasportate via dal vento. Per aumentare l’efficienza di copertura del trattamento e ridurre ulteriormente il rischio d’inquinamento diffuso, è disponibile a richiesta il kit ELETTROSTATICO, che grazie a degli elettrodi posti all’uscita del diffusore d’aria, carica il prodotto nebulizzato con cariche positive in modo che questo venga attratto dalla vegetazione provvista naturalmente di cariche negative.
FUTURA TGZ è disponibile anche in versione ISOTRONIC con protocollo di comunicazione ISOBUS. Grazie alla combinazione con il Virtual Terminal del trattore o con i differenti Virtual Terminal disponibili su richiesta, la gestione dell’irroratrice è più semplice ed intelligente sia in funzione di una agricoltura di precisione che per un maggior controllo dei parametri funzionali utilizzati in campo.
FUTURA TGZ è stato ideato e progettato per aziende specializzate in grado di offrire robustezza, precisione nel trattamento e maneggevolezza anche in collina. Il design compatto e le cisterne fino a 2.000 litri ne fanno l’alleato ideale per il viticoltore e il frutticoltore che necessitano di tempestività negli interventi e praticità d’uso.
| Misura | Capacità effettiva serbatoio | Diametro ventola | N. pale | Capacità serbatoio lavaimpianto | Tipo pompa | Gruppo comando | Timone | Occhione | Ruote | Peso |
|---|---|---|---|---|---|---|---|---|---|---|

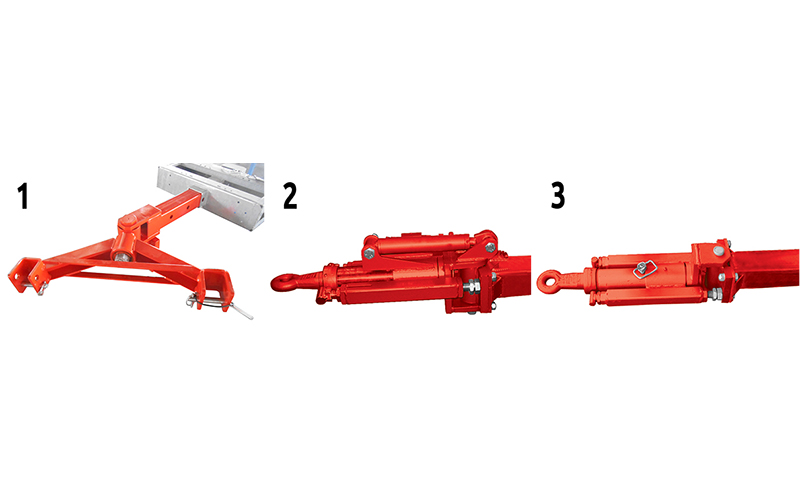

| 600 | 635 lt | 700 mm | 9 | 62 lt | IDS 960 | GCPE 2 VIE | Fisso regolabile in lunghezza | 45 mm | 10.0/80-12 5 fori | 500 kg |
| 1000 | 1.050 lt | 800 mm | 9 | 102 lt | IDS 1401 | GCPE 2 VIE | Fisso regolabile in lunghezza | 45 mm | 10.0/80-12 5 fori | 600 kg |
| 1600 | 1.650 lt | 800 mm | 9 | 135 lt | IDS 1401 | GCPE 2 VIE | Fisso regolabile in lunghezza | 45 mm | 10.0/75-15.3 6 fori | 800 kg |
| 2000 | 2.140 lt | 800 mm | 9 | 135 lt | IDS 1401 | GCPE 2 VIE | Fisso regolabile in lunghezza | 45 mm | 10.0/75-15.3 6 fori | 800 kg |
| Misura | Capacità effettiva serbatoio | Diametro ventola | N. pale | Capacità serbatoio lavaimpianto | Tipo pompa | Gruppo comando | Timone | Occhione | Ruote | Peso |
|---|---|---|---|---|---|---|---|---|---|---|
| 1000 | 1.050 lt | 800 mm | 9 | 102 lt | IDS 1401 | GCPE 2 VIE | Fisso regolabile in lunghezza | 45 mm | 10.0/80-12 5 fori | 800 kg |
| 1600 | 1.650 lt | 800 mm | 9 | 135 lt | IDS 1401 | GCPE 2 VIE | Fisso regolabile in lunghezza | 45 mm | 10.0/75-15.3 6 fori | 800 kg |
| 2000 | 2.140 lt | 800 mm | 9 | 135 lt | IDS 1401 | GCPE 2 VIE | Fisso regolabile in lunghezza | 45 mm | 10.0/75-15.3 6 fori | 800 kg |
TELAIO
Assale ad altezza regolabile in 3 posizioni (misure 600-1000-1600-2000)
Telaio zincato a caldo
Protezione sottotelaio e protezione paraurti

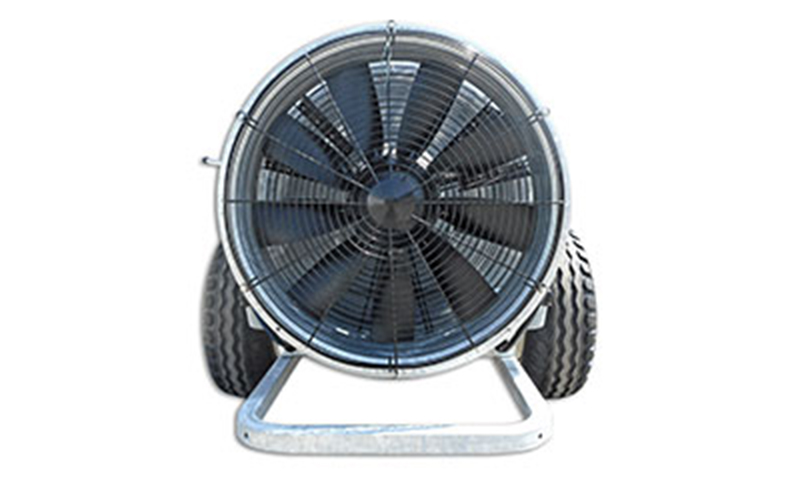

Carreggiata ruota a larghezza regolabile
Piedino di sostegno regolabile
GRUPPO SERBATOI
Cisterna in polietilene a svuotamento facilitato
Coperchio ribaltabile con innesto a baionetta
Impianto lavacircuito con cisterna indipendente
1 getto rotante lavacisterna (misure 600-1000-1600-2000)
2 getti rotanti lavacisterna (misura 3000)
Cisterna lavamani
RIEMPIMENTO E FILTRAGGIO
Solubilizzatore a filtro coperchio con lavabarattoli (misure 1600-2000)
Filtro aspirazione esterno ispezionabile con attacco per riempimento cisterna
Agitatori in pressione
Pressioni di lavoro e agitazione con regolazione indipendenti
Deviokit: sistema per lavaggio circuito anche con cisterna piena
POMPA
Pompa Comet
GRUPPO COMANDO
Regolatore di pressione elettrico 2 vie
Pulsantiera per gestione sezioni acqua
4 rubinetti manuali per agitazione, pulizia e solubilizzazione
Manometro con scala differenziale
GRUPPO VENTOLA
Alette raddrizzatrici aria

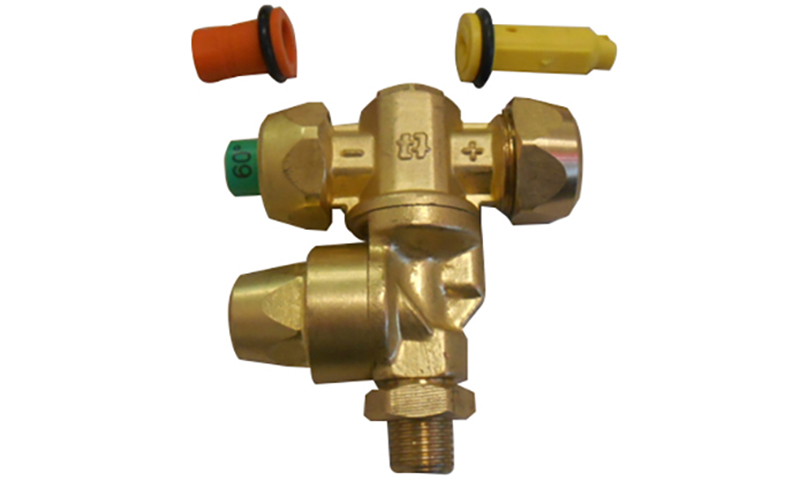

Getti doppi antigoccia in ottone a chiusura rapida con ugelli
Aste portagetti in acciaio inox
Struttura verniciata e convogliatore in polietilene
Ugelli:
• HCI 60-015 verde in ceramica
• HCI 60-03 blu in ceramica
Moltiplicatore a 2 velocità + folle, con riempimento olio facilitato
| Misura | Capacità effettiva serbatoio | Diametro ventola | N. pale | Capacità serbatoio lavaimpianto | Tipo pompa | Gruppo comando | Timone | Occhione | Ruote | Peso |
|---|---|---|---|---|---|---|---|---|---|---|
| 600 | 635 lt | 700 mm | 9 | 62 lt | IDS 960 | ISOBUS | Fisso regolabile in lunghezza | 45 mm | 10.0/80-12 5 fori | 500 kg |
| 1000 | 1.050 lt | 800 mm | 9 | 102 lt | IDS 1401 | ISOBUS | Fisso regolabile in lunghezza | 45 mm | 10.0/80-12 5 fori | 650 kg |
| 1600 | 1.650 lt | 800 mm | 9 | 135 lt | IDS 1401 | ISOBUS | Fisso regolabile in lunghezza | 45 mm | 10.0/75-15.3 6 fori | 800 kg |
| 2000 | 2.140 lt | 800 mm | 9 | 135 lt | IDS 1401 | ISOBUS | Fisso regolabile in lunghezza | 45 mm | 10.0/75-15.3 6 fori | 800 kg |
| Misura | Capacità effettiva serbatoio | Diametro ventola | N. pale | Capacità serbatoio lavaimpianto | Tipo pompa | Gruppo comando | Timone | Occhione | Ruote | Peso |
|---|---|---|---|---|---|---|---|---|---|---|
| 1000 | 1.050 lt | 800 mm | 9 | 102 lt | IDS 1401 | ISOBUS | Fisso regolabile in lunghezza | 45 mm | 10.0/80-12 5 fori | 650 kg |
| 1600 | 1.650 lt | 800 mm | 9 | 135 lt | IDS 1401 | ISOBUS | Fisso regolabile in lunghezza | 45 mm | 10.0/75-15.3 6 fori | 800 kg |
| 2000 | 2.140 lt | 800 mm | 9 | 135 lt | IDS 1401 | ISOBUS | Fisso regolabile in lunghezza | 45 mm | 10.0/75-15.3 6 fori | 800 kg |
TELAIO
Assale ad altezza regolabile in 3 posizioni (misure 600-1000-1600-2000)
Telaio zincato a caldo
Protezione sottotelaio e protezione paraurti
Carreggiata ruota a larghezza regolabile
Piedino di sostegno regolabile
GRUPPO SERBATOI
Cisterna in polietilene a svuotamento facilitato
Coperchio ribaltabile con innesto a baionetta
Impianto lavacircuito con cisterna indipendente
1 getto rotante lavacisterna (misure 600-1000-1600-2000)
2 getti rotanti lavacisterna (misura 3000)
Cisterna lavamani
RIEMPIMENTO E FILTRAGGIO
Solubilizzatore a filtro coperchio con lavabarattoli (misure 1600-2000)
Filtro aspirazione esterno ispezionabile con attacco per riempimento cisterna
Agitatori in pressione
Pressioni di lavoro e agitazione con regolazione indipendenti
Deviokit: sistema per lavaggio circuito anche con cisterna piena
POMPA
Pompa Comet
GRUPPO COMANDO
Centralina di controllo ISOBUS conforme alla norma ISO 11783
Regolatore di pressione elettrico 2 vie a solenoide
Sensore di velocità sulla ruota
Sensore di pressione
Flussometro
4 rubinetti manuali per agitazione, pulizia e solubilizzazione
Manometro con scala differenziale
GRUPPO VENTOLA
Alette raddrizzatrici aria
Getti doppi antigoccia in ottone a chiusura rapida con ugelli
Aste portagetti in acciaio inox
Struttura verniciata e convogliatore in polietilene
Ugelli:
• HCI 60-015 verde in ceramica
• HCI 60-03 blu in ceramica
Moltiplicatore a 2 velocità + folle, con riempimento olio facilitato
