Dissodatore di profondità portato pieghevole

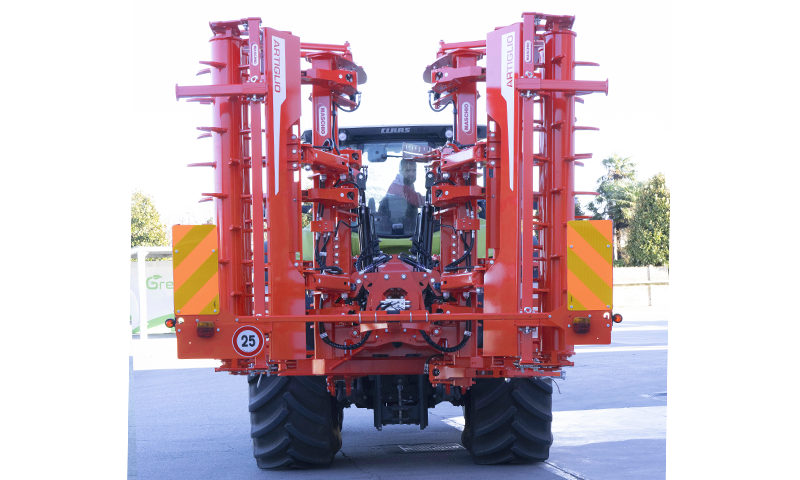

Per garantire le stesse prestazioni del modello ARTIGLIO ma consentendo un agevole trasporto stradale, nasce ARTIGLIO F con larghezze di lavoro comprese tra 4,1 m con 9 ancore e 5 metri con 11 ancore per una larghezza di trasporto di soli 2,55 m. ARTIGLIO F è ideale per aziende di medio grandi dimensioni e i contoterzisti che possiedono trattori compresi tra 250 e 500 CV.
Il telaio presenta le caratteristiche di solidità e robustezza della gamma ARTIGLIO. Il castello centrale è stato modificato per permettere una movimentazione semplice e veloce delle due ali tramite due grossi martinetti idraulici. Due ulteriori bracci meccanici garantiscono un finecorsa meccanico alle ali. Il nuovo telaio con supporti ancora saldati (sistema CSS) e le ancore con spessore da 35 mm con esplosori e puntale in carburo di tungsteno, permettono una profondità di lavoro di 50 cm anche in presenza di residuo colturale. Ogni ancora è corredata di bullone di trancio.
Le fiancate, con l’innovativo design “ad onda” e l’ampia luce sotto il telaio, garantiscono un ottimale flusso di terreno e residuo, evitando intasamenti anche ad elevate velocità di lavoro e in presenza di elevata densità di residuo colturale.
La profondità di lavoro viene controllata idraulicamente mediante un circuito incrociato, che agisce sull’altezza del doppio rullo posteriore; quest’ultimo collegato al telaio grazie ad un sofisticato sistema a parallelogramma, permette di mantenere un costante contatto con il suolo in caso di avvallamenti e ostacoli superficiali.
Nella versione meccanica, la sicurezza è garantita dal bullone di trancio. Nella versione HYDRO, la sicurezza è doppia grazie alla combinazione tra bullone di trancio e sistema idropneumatico. Se la spinta sul puntale supera l’equivalente di 900 kg di peso, interviene la protezione idropneumatica sollevando progressivamente l’ancora.
ARTIGLIO F è il dissodatore ideale per aziende medio-grandi e contoterzisti che eseguono lavori di dissodamento profondi. Le dimensioni di trasporto la rendono una soluzione ideale per il trasporto stradale.
| Misura | Larghezza di lavoro | Larghezza di trasporto | N. ancore | Spessore ancore | Rullo | Ø rullo | Attacco | Potenza richiesta HP | Potenza richiesta KW | Peso |
|---|---|---|---|---|---|---|---|---|---|---|
| 410/9 | 4,1 m | 2,55 m | 9 | 3,5 cm | Spuntoni doppio idraulico | 220 | 3 punti cat. III^<br>3 punti cat. IV^N | 247-394 hp | 184-294 kW | 3.730 kg |
| 500/11 | 5 m | 2,55 m | 11 | 3,5 cm | Spuntoni doppio idraulico | 220 | 3 punti cat. III^<br>3 punti cat. IV^N | 345-493 hp | 257-368 kW | 4.150 kg |
COLLEGAMENTO TRATTORE
Attacco a 3 punti cat. III^ e IV^N
TELAIO
Telaio pieghevole idraulico
Ganci di sicurezza per trasporto
Puntelli di stazionamento
Tabelle di ingombro e luci stradali
CORPI LAVORANTI
Ancore:
• rompizolle reversibile
• esplosori da 140 mm con riporto in tungsteno
• puntale ad attacco rapido e reversibile con riporto in tungsteno
• supporti saldati
REGOLAZIONI
Regolazione idraulica del rullo posteriore
Indicatore di profondità
SISTEMA DI SICUREZZA
Sistema di sicurezza a bullone di trancio
| Misura | Larghezza di lavoro | Larghezza di trasporto | N. ancore | Spessore ancore | Rullo | Ø rullo | Attacco | Potenza richiesta HP | Potenza richiesta KW | Peso |
|---|---|---|---|---|---|---|---|---|---|---|
| 410/9 | 4,1 m | 3 m | 9 | 3,5 cm | Spuntoni doppio idraulico | 220 | 3 punti cat. III^<br>3 punti cat. IV^N | 247-394 hp | 184-294 kW | 4.624 kg |
| 500/11 | 5 m | 3 m | 11 | 3,5 cm | Spuntoni doppio idraulico | 220 | 3 punti cat. III^<br>3 punti cat. IV^N | 345-493 hp | 257-368 kW | 4.800 kg |
COLLEGAMENTO TRATTORE
Attacco a 3 punti cat. III^ e IV^N
TELAIO
Telaio pieghevole idraulico
Ganci di sicurezza per trasporto
Puntelli di stazionamento
Tabelle di ingombro e luci stradali
CORPI LAVORANTI
Ancore:
• rompizolle reversibile
• esplosori da 140 mm
• puntale ad attacco rapido e reversibile
• supporti saldati
REGOLAZIONI
Regolazione idraulica del rullo posteriore
Indicatore di profondità
SISTEMA DI SICUREZZA
Sistema di sicurezza idropneumatico con accumulatore di azoto
