CAMPO 15-20

Polverizzatore trainato con sollevamento idraulico a carrello

CAMPO 15-20 C introduce il segmento dei polverizzatori trainati di MASCHIO GASPARDO. Affidabile e robusto, è stato progettato per soddisfare le esigenze di qualsiasi agricoltore garantendo sempre, massima efficienza e precisione di irrorazione anche in ottica del rispetto ambientale. Disponibile con due modelli di barre idrauliche per coprire una larghezza di lavoro 15 e 18 m, presenta una dotazione di serie implementabile con una ricca dotazione di accessori per offrire sempre un’attrezzatura su misura.

Capacità effettiva serbatoio

1.700-2.100 lt

Capacità serbatoio lavaimpianto

215 lt

Larghezza barra

12-21 m

CAMPO 15-20 C è stato realizzato con l’intento di offrire un attrezzatura facile da gestire e manutenere. Ogni particolare, dal più piccolo al più grande è stato realizzato per garantire la massima funzionalità. Il pannello idrico a comando manuale montato a bordo macchina riassume tutte le funzionalità dell’attrezzatura, così come il premixer e la cisterna lavamani vicini ai comandi delle valvole per avere tutto a portata di mano. L’elevata efficienza operativa in campo è garantita da alcuni sistemi fondamentali. Il DEVIOKIT permette la pulizia del circuito idrico anche con il serbatoio principale carico di prodotto. Il sistema di ricircolo Re.D garantisce la massima precisione e qualità di distribuzione, eliminando possibili ritardi all’apertura delle sezioni indipendentemente dalla lunghezza della barra.

CAMPO 15-20 C si caratterizza per il sistema di sollevamento barra di tipo a carrello che permette un escursione verticale di 1 m, garantendo un’elevata sicurezza operativa grazie al sistema con doppio ammortizzatore idropneumatico. Grazie alla loro leggerezza e affidabilità funzionale, le barre START da 15 m e ALA C da 18 m sono la scelta vincente per l’utilizzo in CAMPO 15-20 C. I movimenti delle barre possono essere controllati in maniera centralizzata tramite il sistema OILDRIVE (a richiesta).

Per gli agricoltori e i contoterzisti più esigenti è disponibile anche la versione ISOTRONIC con protocollo di comunicazione ISOBUS, che in combinazione con i differenti Universal Terminal, permette di usufruire delle diverse funzioni di Precision Farming e del controllo centralizzato di tutte le funzioni idriche e idrauliche.

Contenuti speciali

Barra start

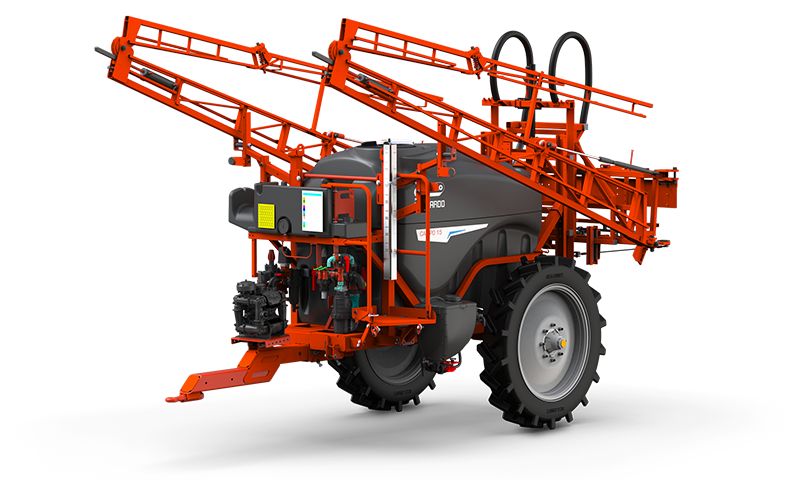

Barra ALA C

Deviokit

Premiscelatore GreeMix T30

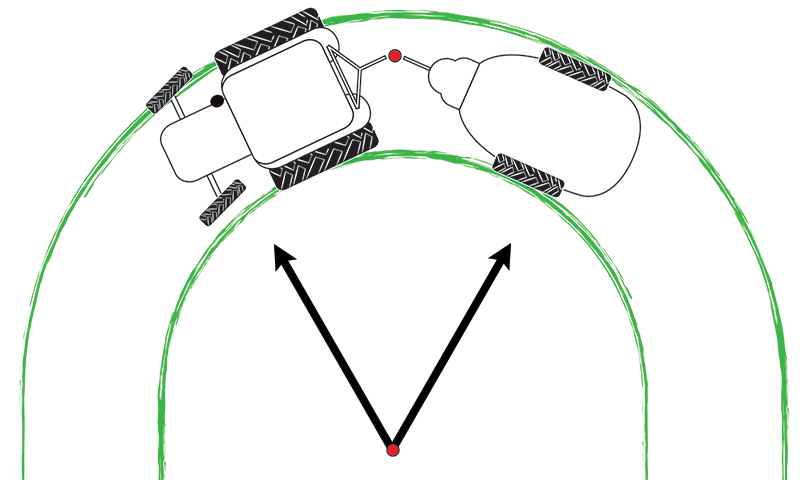

Raggi sterzatura timoni

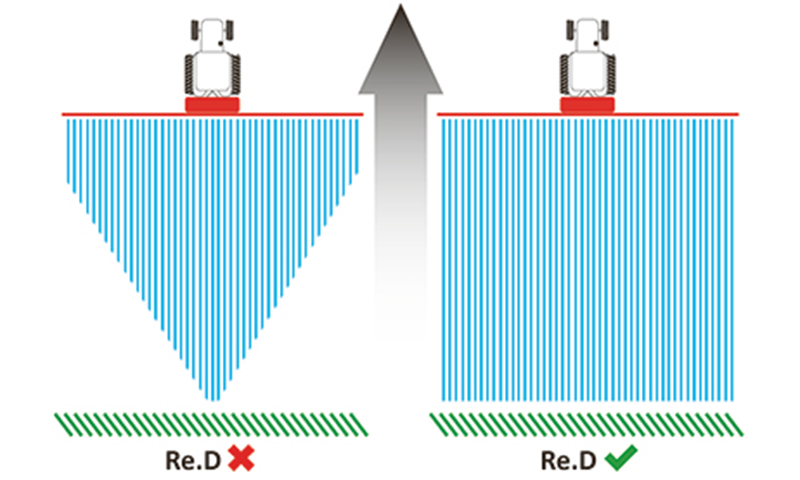

Sistema di ricircolo RE.D system

Perché scegliere CAMPO 15-20

CAMPO 15-20 rappresenta l’attrezzatura enrty level delle irroratrici trainate MASCHIO GASPARDO, perfettamente adatta alle aziende agricole cerealicole e multi-coltura. Un’irroratrice compatta che combina elevata produttività, stabilità ed efficienza nella distribuzione del prodotto.

Dati tecnici - CAMPO 15-20 C

Tipo barra: START

Misura	Capacità effettiva serbatoio	Larghezza barra	N. sezioni	Capacità serbatoio lavaimpianto	Tipo pompa	Gruppo comando	Timone	Occhione	Ruote	Peso
15C	1.700 lt	12 m	5	215 lt	BP 171	BRAVO 180	Fisso	35 mm	230/95 R36	1.600 kg
15C	1.700 lt	15 m	5	215 lt	BP 171	BRAVO 180	Fisso	35 mm	230/95 R36	1.600 kg
20C	2.100 lt	12 m	5	215 lt	BP 171	BRAVO 180	Fisso	35 mm	230/95 R36	1.600 kg
20C	2.100 lt	15 m	5	215 lt	BP 171	BRAVO 180	Fisso	35 mm	230/95 R36	1.600 kg

Tipo barra: ALA C

Misura	Capacità effettiva serbatoio	Larghezza barra	N. sezioni	Capacità serbatoio lavaimpianto	Tipo pompa	Gruppo comando	Timone	Occhione	Ruote	Peso
15C	1.700 lt	18 m	5	215 lt	BP 171	BRAVO 180	Fisso	35 mm	230/95 R36	1.700 kg
15C	1.700 lt	18 m	7	215 lt	BP 171	BRAVO 180	Fisso	35 mm	230/95 R36	1.700 kg
15C	1.700 lt	21 m	5	215 lt	BP 171	BRAVO 180	Fisso	35 mm	230/95 R36	1.700 kg
15C	1.700 lt	21 m	7	215 lt	BP 171	BRAVO 180	Fisso	35 mm	230/95 R36	1.600 kg
20C	2.100 lt	18 m	5	215 lt	BP 171	BRAVO 180	Fisso	35 mm	230/95 R36	1.800 kg
20C	2.100 lt	18 m	7	215 lt	BP 171	BRAVO 180	Fisso	35 mm	230/95 R36	1.800 kg
20C	2.100 lt	21 m	5	215 lt	BP 171	BRAVO 180	Fisso	35 mm	230/95 R36	1.700 kg
20C	2.100 lt	21 m	7	215 lt	BP 171	BRAVO 180	Fisso	35 mm	230/95 R36	1.600 kg

Dotazione standard - CAMPO 15-20 C

TELAIO
Telaio verniciato in cataforesi con scaletta
Assale quadro 70 mm con passo e carreggiata regolabili (min 1450 - max 2100)
Piede di stazionamento meccanico

GRUPPO SERBATOI
Cisterna in polietilene a svuotamento facilitato
Coperchio ribaltabile con innesto a baionetta
Impianto lavacircuito con cisterna indipendente
2 getti rotanti lavacisterna
Cisterna lavamani con portaprodotti integrati e sportelli
Livello a secco

RIEMPIMENTO E FILTRAGGIO
Deviatore 3 vie per riempimento cisterna
Attacco per riempimento da fonte esterna non in pressione Ø50mm
Filtro aspirazione esterno ispezionabile
Filtro mandata esterno autopulente
Premiscelatore GreenMix T30
Doppia agitazione idraulica tramite tubo forato e agitatori in pressione
Deviokit: sistema per lavaggio circuito anche con cisterna piena
Flowback: sistema anti-goggiolamento avanzato

POMPA
Pompa Comet
Kit controllo portata pompa per collaudo funzionale
Cardano (forcella lato trattore 1" 3/8 Z6)

GRUPPO COMANDO
Regolazione elettronica DPAE
Computer BRAVO 180
Pulsantiera per gestione funzioni acqua
Sensore di velocità sulla ruota
Flussometro
Manometro con scala differenziale

SOSPENSIONE BARRA
Sollevamento idraulico 1000 mm, doppio ammortizzatore idropneumatico
Sistema di sollevamento a carrello

BARRA START
Barra verniciata in cataforesi e polveri
Apertura e chiusura dei bracci in sequenza, destro e sinistro indipendenti
Autolivellante meccanico con sistema di bloccaggio automatico
Supporto unijet senza ugelli
Necessarie 3 coppie di attacchi rapidi sul trattore

BARRA ALA C
Barra verniciata in cataforesi e polveri
Apertura e chiusura dei bracci simultanea
Apertura e chiusura delle punte simultanea
Autolivellante meccanico con sistema di bloccaggio automatico
Supporto unijet senza ugelli
Necessarie 3 coppie di attacchi rapidi sul trattore (versione 18 metri)
OILDRIVE 5 - Necessaria 1 coppia di attacchi rapidi sul trattore (versione 21 metri)

Dati tecnici - CAMPO 15-20 C ISOTRONIC

Tipo barra: START

Misura	Capacità effettiva serbatoio	Larghezza barra	N. sezioni	Capacità serbatoio lavaimpianto	Tipo pompa	Gruppo comando	Timone	Occhione	Ruote	Peso
15C	1.700 lt	12 m	5	215 lt	BP 171	ISOBUS	Fisso	35 mm	230/95 R36	1.600 kg
15C	1.700 lt	15 m	5	215 lt	BP 171	ISOBUS	Fisso	35 mm	230/95 R36	1.600 kg
20C	2.100 lt	12 m	5	215 lt	BP 171	ISOBUS	Fisso	35 mm	230/95 R36	1.600 kg
20C	2.100 lt	15 m	5	215 lt	BP 171	ISOBUS	Fisso	35 mm	230/95 R36	1.600 kg

Tipo barra: ALA C

Misura	Capacità effettiva serbatoio	Larghezza barra	N. sezioni	Capacità serbatoio lavaimpianto	Tipo pompa	Gruppo comando	Timone	Occhione	Ruote	Peso
15C	1.700 lt	18 m	5	215 lt	BP 171	ISOBUS	Fisso	35 mm	230/95 R36	1.600 kg
15C	1.700 lt	18 m	7	215 lt	BP 171	ISOBUS	Fisso	35 mm	230/95 R36	1.800 kg
15C	1.700 lt	21 m	5	215 lt	BP 171	ISOBUS	Fisso	35 mm	230/95 R36	1.700 kg
15C	1.700 lt	21 m	7	215 lt	BP 171	ISOBUS	Fisso	35 mm	230/95 R36	1.600 kg
20C	2.100 lt	18 m	5	215 lt	BP 171	ISOBUS	Fisso	35 mm	230/95 R36	1.800 kg
20C	2.100 lt	18 m	7	215 lt	BP 171	ISOBUS	Fisso	35 mm	230/95 R36	1.800 kg
20C	2.100 lt	21 m	5	215 lt	BP 171	ISOBUS	Fisso	35 mm	230/95 R36	1.600 kg
20C	2.100 lt	21 m	7	215 lt	BP 171	ISOBUS	Fisso	35 mm	230/95 R36	1.600 kg

Dotazione standard - CAMPO 15-20 C ISOTRONIC

TELAIO
Telaio verniciato in cataforesi con scaletta
Assale quadro 70 mm con passo e carreggiata regolabili (min 1450 - max 2100)
Piede di stazionamento meccanico

GRUPPO SERBATOI
Cisterna in polietilene a svuotamento facilitato
Coperchio ribaltabile con innesto a baionetta
Impianto lavacircuito con cisterna indipendente
2 getti rotanti lavacisterna
Cisterna lavamani con portaprodotti integrati e sportelli
Livello a secco

RIEMPIMENTO E FILTRAGGIO
Deviatore 3 vie per riempimento cisterna
Attacco per riempimento da fonte esterna non in pressione Ø50mm
Filtro aspirazione esterno ispezionabile
Filtro mandata esterno autopulente
Premiscelatore GreenMix T30
Doppia agitazione idraulica tramite tubo forato e agitatori in pressione
Deviokit: sistema per lavaggio circuito anche con cisterna piena
Flowback: sistema anti-goggiolamento avanzato

POMPA
Pompa Comet
Kit controllo portata pompa per collaudo funzionale
Cardano (forcella lato trattore 1" 3/8 Z6)

GRUPPO COMANDO
Centralina di controllo ISOBUS conforme alla norma ISO 11783
Sensore di velocità sulla ruota
Sensore di pressione
Flussometro
Manometro con scala differenziale

SOSPENSIONE BARRA
Sollevamento idraulico 1000 mm, doppio ammortizzatore idropneumatico
Sistema di sollevamento a carrello

BARRA START
Barra verniciata in cataforesi e polveri
Apertura e chiusura dei bracci in sequenza, destro e sinistro indipendenti
Autolivellante meccanico con sistema di bloccaggio automatico
Supporto unijet senza ugelli
Necessarie 3 coppie di attacchi rapidi sul trattore

BARRA ALA C
Barra verniciata in cataforesi e polveri
Apertura e chiusura dei bracci simultanea
Apertura e chiusura delle punte simultanea
Autolivellante meccanico con sistema di bloccaggio automatico
Supporto unijet senza ugelli
Necessarie 3 coppie di attacchi rapidi sul trattore (versione 18 metri)
OILDRIVE 5 - Necessaria 1 coppia di attacchi rapidi sul trattore (versione 21 metri)
