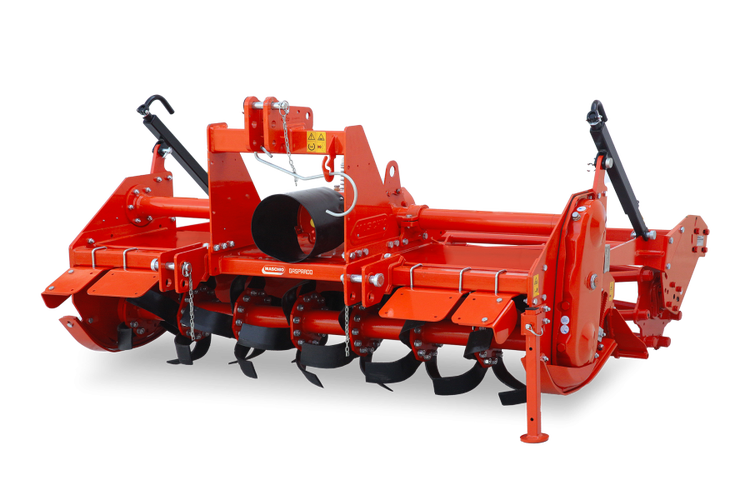

Zappatrice con telaio fisso e cambio di velocità
La zappatrice modello U segna il passaggio alle macchine di alta gamma. E’ una delle zappatrici di maggior successo grazie alla combinazione dell’accoppiamento con trattori di potenza medio bassa e le elevate larghezze di lavoro fino a 2,30 m.

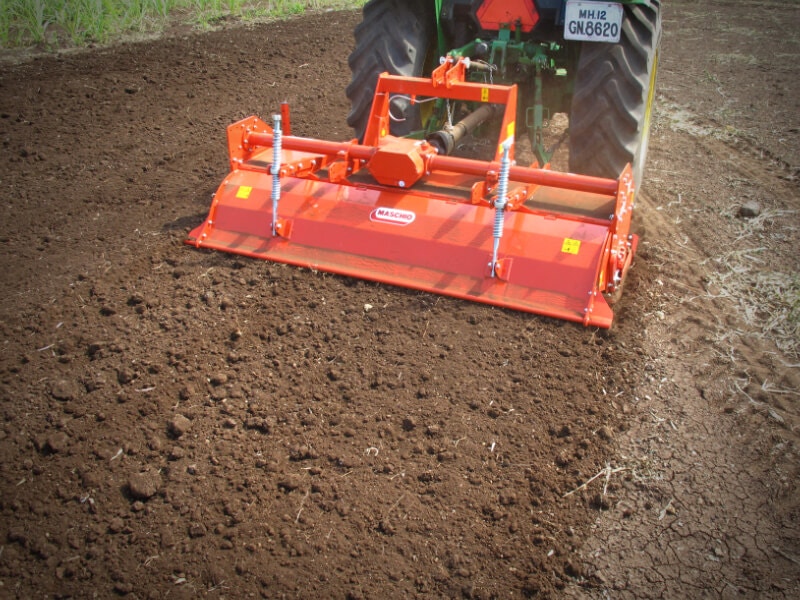

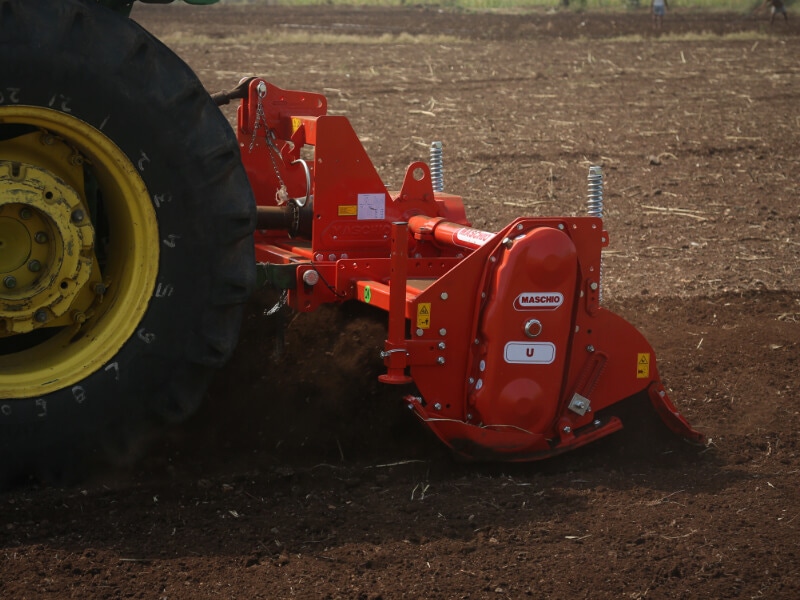

L’elevata efficienza del modello U deriva da differenti aspetti: struttura del telaio con doppia lamiera, cambio a 4 velocità, giunto cardanico a frizione, 6 zappe ad elica per ogni flangia e le tenute meccaniche anfibie sul supporto cuscinetti per una macchina completa ed affidabile in ogni situazione. La semplicità d’uso è sottolineata da particolari come le slitte laterali con registro di regolazione che permettono una veloce e semplice regolazione o il cofano livellatore posteriore che grazie alla regolazione tramite martinetti a molla, permette di controllare il livello di sminuzzamento del terreno.
Il modello U è dotato di rullo posteriore opzionale. Grazie al kit di collegamento con martinetti meccanici, i rulli di differenti tipologie sono caratterizzati da una larghezza maggiore rispetto alla zappatrice permettendo un preciso livellamento del terreno anche a bordo macchina.
| Misura | Larghezza di lavoro | Larghezza di trasporto | N. zappe | Potenza richiesta HP | Potenza richiesta KW | Peso |
|---|---|---|---|---|---|---|
| 130 | 1,35 m | 1,46 m | 30 | 35-79 hp | 26-59 kW | 410 kg |
| 140 | 1,45 m | 1,56 m | 33 | 39-79 hp | 29-59 kW | 422 kg |
| 155 | 1,6 m | 1,71 m | 36 | 44-79 hp | 33-59 kW | 440 kg |
| 180 | 1,85 m | 1,96 m | 42 | 50-79 hp | 37-59 kW | 485 kg |
| 205 | 2,1 m | 2,21 m | 48 | 59-79 hp | 44-59 kW | 545 kg |
| 230 | 2,35 m | 2,45 m | 54 | 68-79 hp | 51-59 kW | 582 kg |
COLLEGAMENTO TRATTORE
Attacco a 3 punti cat. II^
TRASMISSIONE
Albero cardanico con frizione
Trasmissione laterale ad ingranaggi in bagno d’olio
Riduttore multi velocità
Velocità rotore - PTO 540 rpm:
Z15 PTO - Z18 pignone = 178 rpm
Z18 PTO - Z15 pignone = 257 rpm
Velocità rotore - PTO 750 rpm:
Z15 PTO - Z18 pignone = 247 rpm
COFANO E RULLO POSTERIORE
Martinetti a molla premilamiera
TELAIO

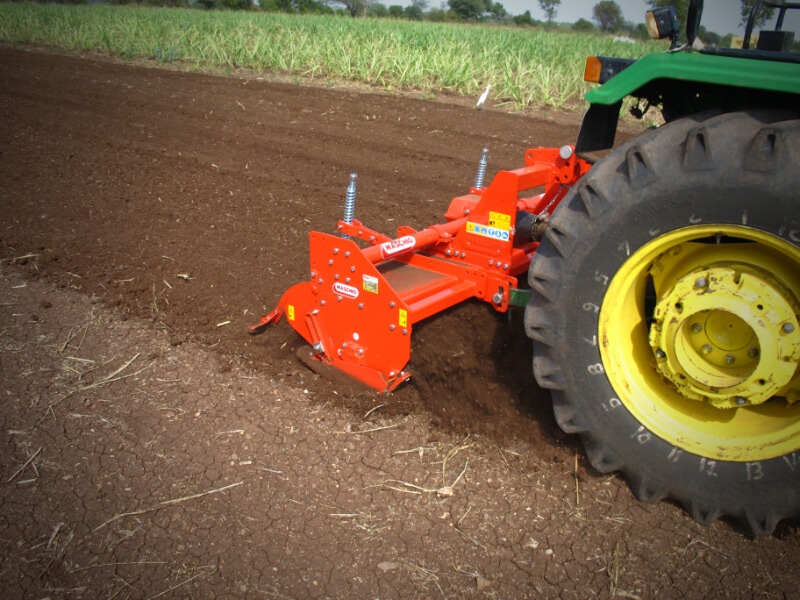

Slitte regolabili
Protezioni «CE»
DENTI/LAME
6 zappe ad elica per flangia (rivolte verso l'interno)
Zappe spessore 7 mm
