Preparatore di precisione del letto di semina con telaio pieghevole

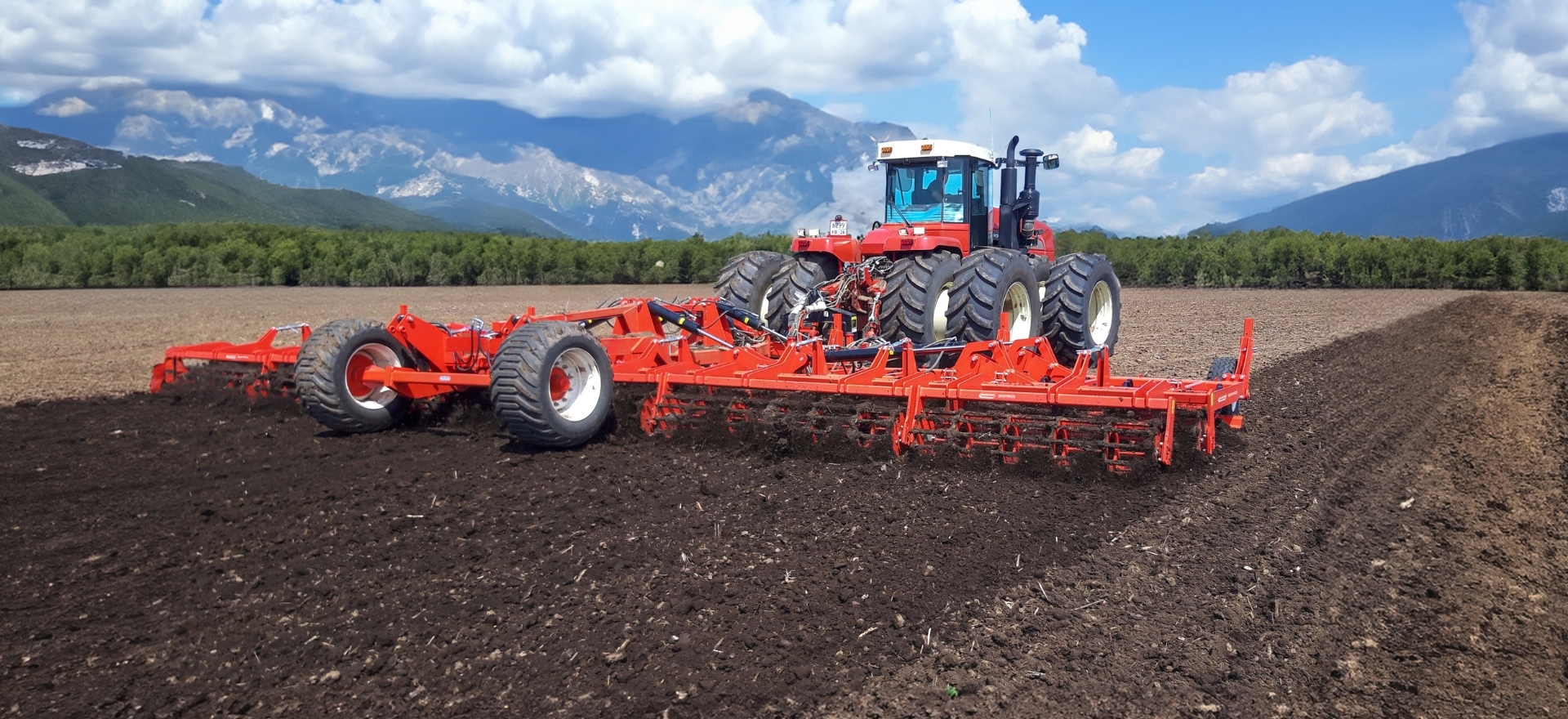

GRATOR è il preparatore leggero per letto di semina di MASCHIO GASPARDO. Disponibile con larghezze di lavoro da 3 a 12 m si abbina a trattori di potenza tra 80 e 340 CV.
I preparatori del letto di semina sono pensati per la minima lavorazione. Permettono di sminuzzare e rifinire il terreno, e di eradicare le infestanti entro i primi 10 cm di profondità.
L’azione combinata degli elementi operatori e delle velocità di lavoro sostenute (8-12 km/h), permette un’ottimale frammentazione delle zolle ed un’elevata produttività con qualsiasi terreno.

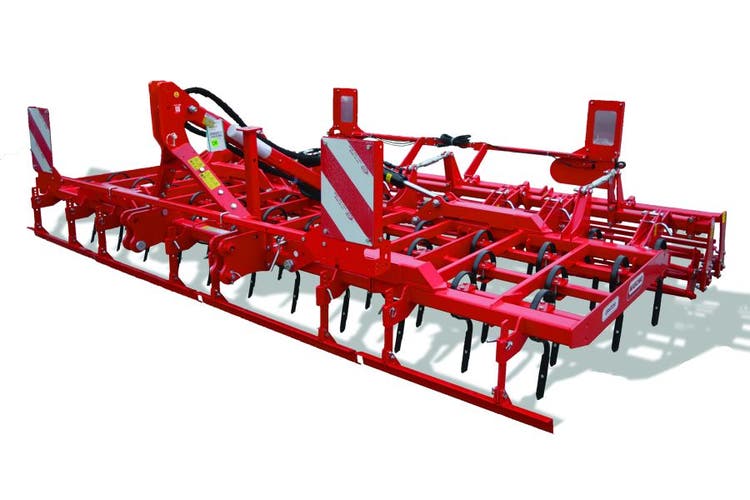

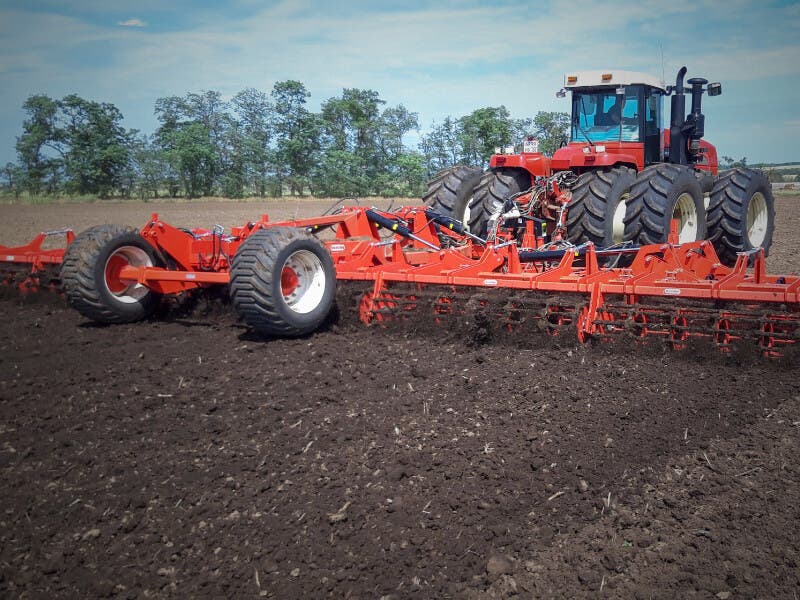

GRATOR presenta due tipologie di telaio: fisso di tipo portato fino a 6 m o pieghevole semiportato per le versioni da 9 e 12 m. Gli organi lavoranti a molle sono direttamente collegati al telaio. Il doppio rullo posteriore, che serve a sminuzzare, è connesso tramite martinetti meccanici che permettono anche il controllo della profondità.
La chiusura avviene idraulicamente con un ingombro stradale di 2,5 e 3 m per le versioni con telaio portato e semiportato rispettivamente.

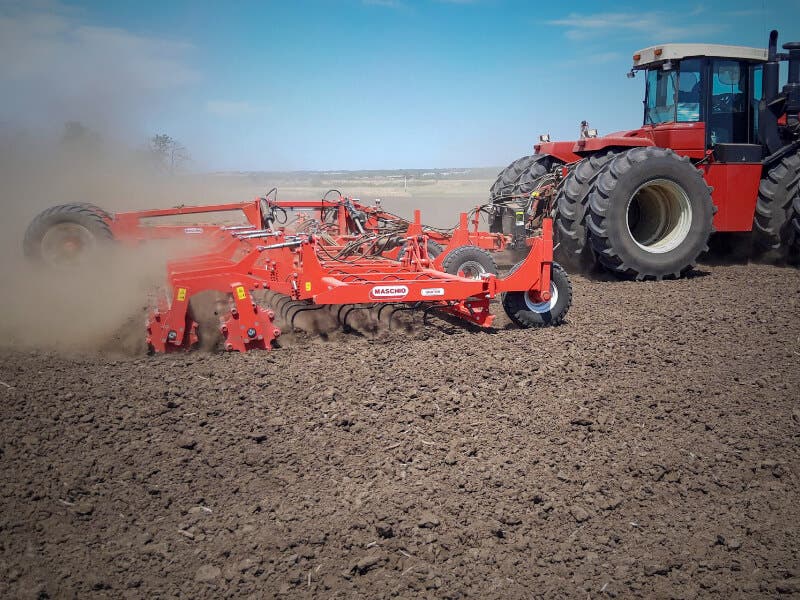

La lama livellatrice anteriore spiana il terreno, mentre i denti elastici a molla nella parte centrale lo sminuzzano finemente fino a 10 cm di profondità.
GRATOR viene allestito con due tipologie di ancorette:
1. Le ancorette gamma, con profilo dritto e puntale stretto, hanno un’azione meno aggressiva, smuovono la crosta superficiale senza un eccessivo rimescolamento per conservare l’eventuale umidità presente.
2. Le ancorette delta, con profilo curvo e puntale largo, permettono di operare su differenti tipologie di terreno, hanno una azione più aggressiva e risultano efficaci anche nell’eventuale sradicamento di erbacce.
Infine il doppio rullo posteriore a gabbia livella il terreno, preparandolo per la semina.
| Misura | Larghezza di lavoro | Larghezza di trasporto | Ancorette | N. ancorette | Attacco | Potenza richiesta HP | Potenza richiesta KW | Peso |
|---|---|---|---|---|---|---|---|---|
| 300 | 3 m | 3 m | Delta | 29 | 3 punti cat. II^ | 79-99 hp | 59-74 kW | 1.046 kg |
| 300 | 3 m | 3 m | Gamma | 29 | 3 punti cat. II^ | 79-99 hp | 59-74 kW | 1.020 kg |
| 450 | 4,5 m | 2,5 m | Delta | 45 | 3 punti cat. II^ | 109-129 hp | 81-96 kW | 1.996 kg |
| 450 | 4,5 m | 2,5 m | Gamma | 45 | 3 punti cat. II^ | 109-129 hp | 81-96 kW | 1.942 kg |
| 600 | 6 m | 2,5 m | Delta | 61 | 3 punti cat. II^ | 138-168 hp | 103-125 kW | 2.406 kg |
| 600 | 6 m | 2,5 m | Gamma | 61 | 3 punti cat. II^ | 138-168 hp | 103-125 kW | 2.600 kg |
| 900 | 9 m | 3,5 m | Delta | 91 | Timone | 227-247 hp | 169-184 kW | 7.060 kg |
| 900 | 9 m | 3,5 m | Gamma | 91 | Timone | 227-247 hp | 169-184 kW | 8.070 kg |
| 1200 | 12 m | 3,5 m | Delta | 121 | Timone | 306-335 hp | 228-250 kW | 9.362 kg |
| 1200 | 12 m | 3,5 m | Gamma | 121 | Timone | 306-335 hp | 228-250 kW | 9.240 kg |
COLLEGAMENTO TRATTORE
Attacco a 3 punti cat. II^ (misure 300-450-600)
Timone con barra a 2 punti cat. III^ e IV^ (misure 900-1200)
TELAIO
Telaio fisso (misura 300)
Telaio pieghevole (misure 450-600-900-1200)
Carrello di trasporto (misure 900-1200)
Ruota di profondità (misure 900-1200)
Tabelle di ingombro e luci stradali
CORPI LAVORANTI
Barra livellatrice regolabile in altezza
4 ranghi di elementi operatori a molle
Rullo sminuzzatore posteriore a lame con pressione di lavoro regolabile Ø420 mm
Rullo a gabbia di compattamento:
• diametro Ø300 mm (misure 300-450-600)
• diametro Ø400 mm (misure 900-1200)
REGOLAZIONI
Regolazione meccanica della profondità di lavoro
Impianto idraulico caricato ad azoto (misura 1200)
