Atomizzatore teuton trainato
TURBO TEUTON FXF rappresenta l’ammiraglia degli atomizzatori trainati di MASCHIO GASPARDO. Basato sul modello base FUTURA, si caratterizza per la polverizzazione meccanica – pneumatica del prodotto fitoiatrico e da sistemi di diffusione scavallanti di tipo FXF a basso volume. Disponibile in quattro diverse versioni con serbatoi da 1.100 a 3.150 L, permette elevati livelli di personalizzazione.

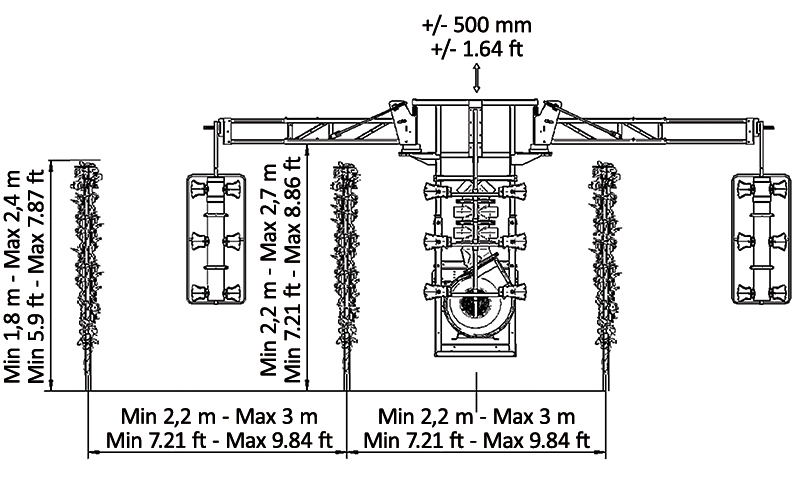

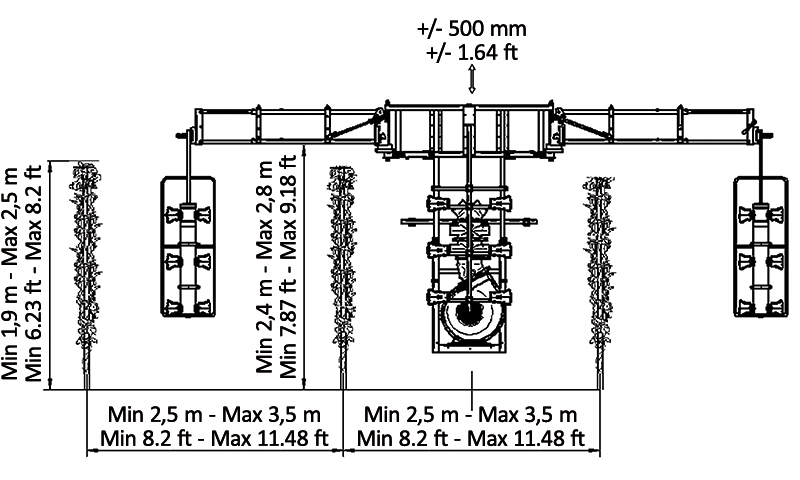

TURBO TEUTON FXF è stato realizzato per ridurre il numero di passaggi in campo e adattarsi a tutte le forme di allevamento grazie alla struttura a bracci scavallanti. Questo sistema permette di usufruire di molteplici vantaggi: trattare i filari sia internamente che esternamente garantendo così la massima copertura della parete fogliare o trattare fino a 3 filari per volta, riducendo così il numero delle passate in campo riducendo significativamente i tempi di lavoro. Il sistema idraulico controlla svariate funzioni: apertura/chiusura delle ali e sollevamento delle stesse sono di serie, mentre a richiesta sono disponibili lo sfilo telescopico e la funzione di Geometria Variabile. Per rendere più semplice ed efficace il controllo di tutte queste funzioni, a richiesta, il sistema OILDRIVE 5 permette il controllo centralizzato tramite un'unica pulsantiera comodamente azionabile dalla cabina del trattore.
La massima efficacia del trattamento viene raggiunta grazie al sistema di erogazione a basso volume e alla tipologia dei convogliatori d’aria che localizzano il flusso sulla superficie da trattare. Il basso volume erogato viene ottenuto grazie all’azione combinata tra polverizzazione meccanica del flusso di prodotto fitoiatrico tramite la pompa ad alta pressione e il particolare ugello usato e da quella pneumatica effettuata dal gruppo ventola/diffusore. I convogliatori d’aria, oltre ad indirizzare il flusso nella direzione desiderata, garantiscono un maggior controllo dell’altezza di trattamento anche grazie alla possibilità di esclusione dei singoli ugelli. Per aumentare l’efficienza di copertura del trattamento e ridurre ulteriormente il rischio d’inquinamento diffuso, è disponibile a richiesta il kit ELETTROSTATICO, che grazie a degli elettrodi posti all’uscita del diffusore d’aria, carica positivamente le goccioline del flusso di prodotto fitoiatrico in modo che vengano attratte dalla vegetazione provvista naturalmente di cariche negative.
TURBO TEUTON T FXF è disponibile anche in versione ISOTRONIC con protocollo di comunicazione ISOBUS. Grazie alla combinazione con il Virtual Terminal del trattore o con i differenti Virtual Terminal disponibili su richiesta, la gestione dell’irroratrice è più semplice ed intelligente sia in funzione di una agricoltura di precisione che per un maggior controllo dei parametri funzionali utilizzati in campo.
| Misura | N. filari | Capacità effettiva serbatoio | Diametro ventola | N. pale | Capacità serbatoio lavaimpianto | Tipo pompa | Gruppo comando | Timone | Occhione | Ruote | Peso |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1100S | 2 | 1.100 lt | 490 mm | 16 | 102 lt | IDS 960 | GCPE 4 VIE | Fisso regolabile in lunghezza | 45 mm | 10.0/80-12 5 fori | 1.000 kg |
| 1100S | 3 | 1.100 lt | 490 mm | 16 | 102 lt | IDS 960 | GCPE 4 VIE | Fisso regolabile in lunghezza | 45 mm | 10.0/80-12 5 fori | 1.000 kg |
| 1600S | 2 | 1.650 lt | 490 mm | 16 | 135 lt | IDS 960 | GCPE 4 VIE | Fisso regolabile in lunghezza | 45 mm | 10.0/75-15.3 6 fori | 1.000 kg |
| 1600S | 3 | 1.650 lt | 490 mm | 16 | 135 lt | IDS 960 | GCPE 4 VIE | Fisso regolabile in lunghezza | 45 mm | 10.0/75-15.3 6 fori | 1.000 kg |
| 2000S | 2 | 2.140 lt | 490 mm | 16 | 135 lt | IDS 960 | GCPE 4 VIE | Fisso regolabile in lunghezza | 45 mm | 10.0/75-15.3 6 fori | 1.000 kg |
| 2000S | 3 | 2.140 lt | 490 mm | 16 | 135 lt | IDS 960 | GCPE 4 VIE | Fisso regolabile in lunghezza | 45 mm | 10.0/75-15.3 6 fori | 1.000 kg |
| Misura | N. filari | Capacità effettiva serbatoio | Diametro ventola | N. pale | Capacità serbatoio lavaimpianto | Tipo pompa | Gruppo comando | Timone | Occhione | Ruote | Peso |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3000L | 2 | 3.150 lt | 490 mm | 16 | 234 lt | IDS 1401 | GCPE 4 VIE | Fisso regolabile in lunghezza | 35 mm | 15.0/55-17 6 fori | 1.300 kg |
| 3000L | 3 | 3.150 lt | 490 mm | 16 | 234 lt | IDS 1401 | GCPE 4 VIE | Fisso regolabile in lunghezza | 35 mm | 15.0/55-17 6 fori | 1.300 kg |
TELAIO
Assale ad altezza regolabile in 3 posizioni (misure 600-1000-1600-2000)
Telaio zincato a caldo
Protezione sottotelaio e protezione paraurti
Carreggiata ruota a larghezza regolabile
Piedino di sostegno regolabile
GRUPPO SERBATOI
Cisterna in polietilene a svuotamento facilitato
Coperchio ribaltabile con innesto a baionetta
Impianto lavacircuito con cisterna indipendente
1 getto rotante lavacisterna (misure 600-1000-1600-2000)
2 getti rotanti lavacisterna (misura 3000)
Cisterna lavamani
RIEMPIMENTO E FILTRAGGIO
Solubilizzatore a filtro coperchio con lavabarattoli (misure 1600-2000)
Solubilizzatore a filtro coperchio con lavabarattoli e cestello INOX (misura 3000)
Filtro aspirazione esterno ispezionabile con attacco per riempimento cisterna
Agitatori in pressione
Pressioni di lavoro e agitazione con regolazione indipendenti
Deviokit: sistema per lavaggio circuito anche con cisterna piena
POMPA
Pompa Comet
GRUPPO COMANDO
Regolatore di pressione elettrico 4 vie
Pulsantiera per gestione sezioni acqua
4 rubinetti manuali per agitazione, pulizia e solubilizzazione
Manometro con scala differenziale
GRUPPO VENTOLA
Gruppo ventola aspirazione posteriore
Convogliatore e girante centrifuga verniciati
Getti doppi antigoccia in ottone a chiusura rapida con ugelli FXF
Sollevamento barra (500 mm), apertura/chiusura braccio destro,apertura/chiusura braccio sinistro effettuati con tre coppie di attacchi rapidi al trattore
Erogatori a distanza verticale di 500 mm
Ugelli:
• HCI 80-01 arancio in ceramica
• HCI 80-02 giallo in ceramica
• Moltiplicatore a 2 velocità + folle, con riempimento olio facilitato
| Misura | N. filari | Capacità effettiva serbatoio | Diametro ventola | N. pale | Capacità serbatoio lavaimpianto | Tipo pompa | Gruppo comando | Timone | Occhione | Ruote | Peso |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1100S | 2 | 1.100 lt | 490 mm | 16 | 102 lt | IDS 960 | ISOBUS | Fisso regolabile in lunghezza | 45 mm | 10.0/80-12 5 fori | 1.000 kg |
| 1100S | 3 | 1.100 lt | 490 mm | 16 | 102 lt | IDS 960 | ISOBUS | Fisso regolabile in lunghezza | 45 mm | 10.0/80-12 5 fori | 1.000 kg |
| 1600S | 2 | 1.650 lt | 490 mm | 16 | 135 lt | IDS 960 | ISOBUS | Fisso regolabile in lunghezza | 45 mm | 10.0/75-15.3 6 fori | 1.000 kg |
| 1600S | 3 | 1.650 lt | 490 mm | 16 | 135 lt | IDS 960 | ISOBUS | Fisso regolabile in lunghezza | 45 mm | 10.0/75-15.3 6 fori | 1.000 kg |
| 2000S | 2 | 2.140 lt | 490 mm | 16 | 135 lt | IDS 960 | ISOBUS | Fisso regolabile in lunghezza | 45 mm | 10.0/75-15.3 6 fori | 1.200 kg |
| 2000S | 3 | 2.140 lt | 490 mm | 16 | 135 lt | IDS 960 | ISOBUS | Fisso regolabile in lunghezza | 45 mm | 10.0/75-15.3 6 fori | 1.200 kg |
| Misura | N. filari | Capacità effettiva serbatoio | Diametro ventola | N. pale | Capacità serbatoio lavaimpianto | Tipo pompa | Gruppo comando | Timone | Occhione | Ruote | Peso |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3000L | 2 | 3.150 lt | 490 mm | 16 | 234 lt | IDS 1401 | ISOBUS | Fisso regolabile in lunghezza | 35 mm | 15.0/55-17 6 fori | 1.700 kg |
| 3000L | 3 | 3.150 lt | 490 mm | 16 | 234 lt | IDS 1401 | ISOBUS | Fisso regolabile in lunghezza | 35 mm | 15.0/55-17 6 fori | 1.700 kg |
TELAIO
Assale ad altezza regolabile in 3 posizioni (misure 600-1000-1600-2000)
Telaio zincato a caldo
Protezione sottotelaio e protezione paraurti
Carreggiata ruota a larghezza regolabile
Piedino di sostegno regolabile
GRUPPO SERBATOI
Cisterna in polietilene a svuotamento facilitato
Coperchio ribaltabile con innesto a baionetta
Impianto lavacircuito con cisterna indipendente
1 getto rotante lavacisterna (misure 600-1000-1600-2000)
2 getti rotanti lavacisterna (misura 3000)
Cisterna lavamani
RIEMPIMENTO E FILTRAGGIO
Solubilizzatore a filtro coperchio con lavabarattoli (misure 1600-2000)
Solubilizzatore a filtro coperchio con lavabarattoli e cestello INOX (misura 3000)
Filtro aspirazione esterno ispezionabile con attacco per riempimento cisterna
Agitatori in pressione
Pressioni di lavoro e agitazione con regolazione indipendenti
Deviokit: sistema per lavaggio circuito anche con cisterna piena
POMPA
Pompa Comet
GRUPPO COMANDO
Centralina di controllo ISOBUS conforme alla norma ISO 11783
Regolatore di pressione elettrico 4 vie
Sensore di velocità sulla ruota
Sensore di pressione
Flussometro
4 rubinetti manuali per agitazione, pulizia e solubilizzazione
Manometro con scala differenziale
GRUPPO VENTOLA
Gruppo ventola aspirazione posteriore
Convogliatore e girante centrifuga verniciati
Getti doppi antigoccia in ottone a chiusura rapida con ugelli FXF
Sollevamento barra (500 mm), apertura/chiusura braccio destro,apertura/chiusura braccio sinistro effettuati con tre coppie di attacchi rapidi al trattore
Erogatori a distanza verticale di 500 mm
Ugelli:
HCI 80-01 arancio in ceramica
HCI 80-02 giallo in ceramica
Moltiplicatore a 2 velocità + folle, con riempimento olio facilitato
