Preparatore di precisione del letto di semina con telaio pieghevole
SANDOKAN è il vibrocoltivatore di MASCHIO GASPARDO. Progettato per lavorare superficialmente, rifinire il letto di semina ed eliminare le malerbe in presemina. SANDOKAN è disponibile con larghezze da 4 a 6 m in accoppiamento con trattori di potenza compresi tra 120 e 190 CV.
SANDOKAN è costituito da una sezione centrale fissa formata da telaio, timone e ruote per il traino e da due sezioni laterali richiudibili in fase di trasporto.
SANDOKAN, pieghevole semiportato, presenta un telaio principale che aggancia i moduli contenenti gli elementi operatori. Tale soluzione è voluta per poter agevolmente sostituire gli elementi operatori in base alle necessità lavorative e agronomiche.
Gli elementi operatori sono denti elastici di tipo gamma disposti su 4 ranghi oppure delta disposti su due ranghi.
Le ancorette gamma, con profilo dritto e puntale stretto, hanno un’azione meno aggressiva, smuovono la crosta superficiale senza un eccessivo rimescolamento per conservare l’eventuale umidità presente.
Le ancorette delta, con profilo curvo e puntale largo, permettono di operare su differenti tipologie di terreno, hanno una azione più aggressiva e risultano efficaci anche nell’eventuale sradicamento di erbacce.

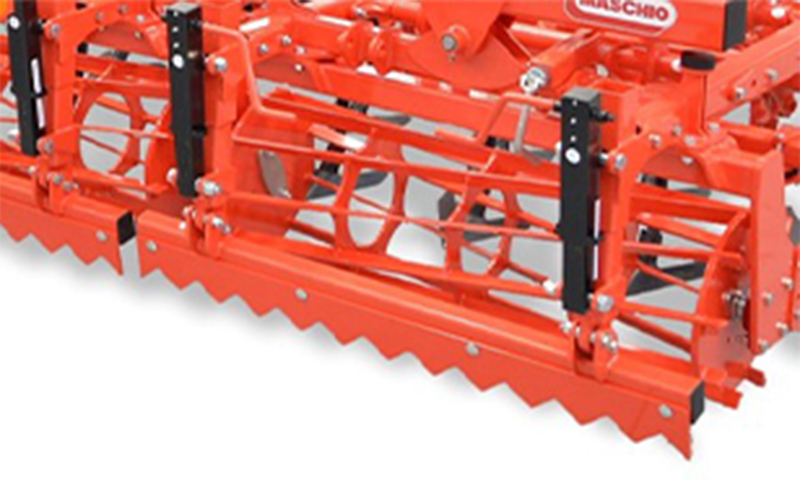

Frontalmente è prevista una barra livellatrice che intercetta eventuali grosse zolle e residuo ingombrante seguita da un rullo gabbia che ha un’azione di rottura delle zolle e pareggiamento del terreno.

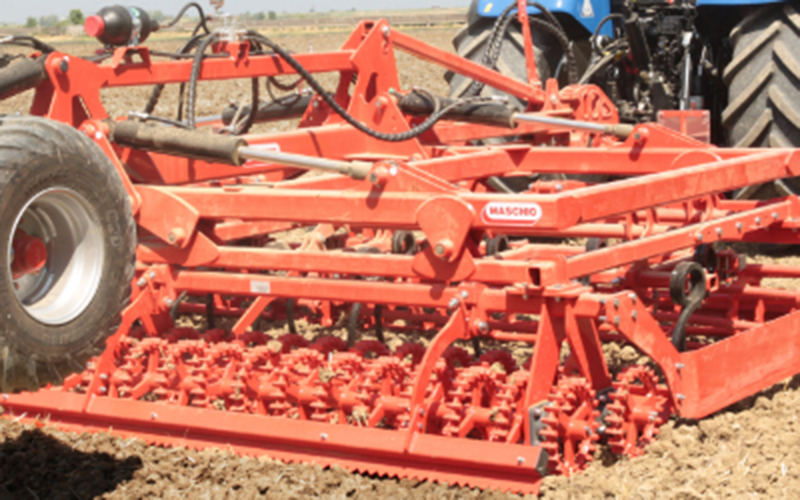

Dopo gli elementi operatori c’è un doppio rullo crosskill, aggressivo verso le zolle residue, e una barra livellatrice per il pareggiamento finale.
L’azione di affinamento è assicurata dall’azione vibrante dei denti elastici grazie alla connessione tramite silent block tra telaio superiore e inferiore che permette agli organi lavoranti un elevato grado di movimento. I denti elastici lavorano in combinata con i rulli anteriori e posteriori di tipo crosskill che riducono al minimo la zollosità del terreno, restituendo una superficie pareggiata e pronta alla semina.

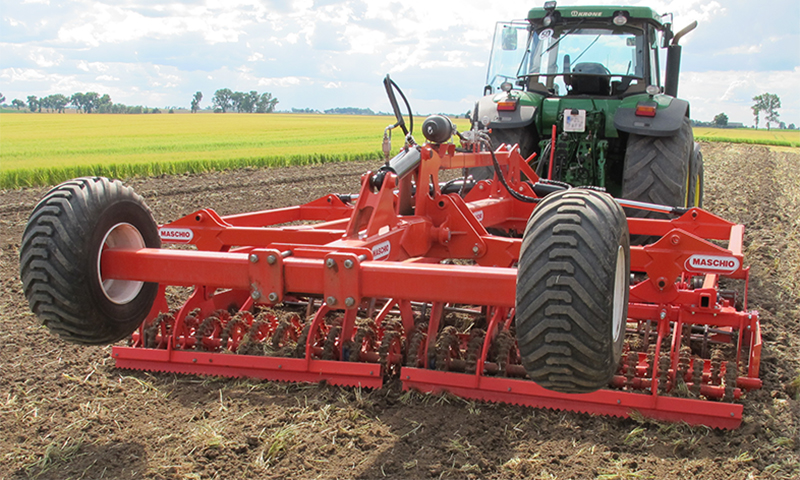

Quattro potenti cilindri idraulici ripiegano velocemente il telaio, permettendo un facile trasporto grazie ad una larghezza stradale di soli 3 metri. La sicurezza nel trasporto è garantita dal carrello posteriore con a richiesta l’impianto frenante, nel rispetto delle norme europee in materia di trasporto stradale Mother Regulation.
| Misura | Larghezza di lavoro | Larghezza di trasporto | Ancorette | N. ancorette | Attacco | Potenza richiesta HP | Potenza richiesta KW | Peso |
|---|---|---|---|---|---|---|---|---|
| 400 | 4 m | 3 m | Delta | 16 | 2 punti cat. III^ | 118-148 hp | 88-110 kW | 4.232 kg |
| 400 | 4 m | 3 m | Gamma | 16 | 2 punti cat. III^ | 118-148 hp | 88-110 kW | 3.940 kg |
| 500 | 5 m | 3 m | Delta | 20 | 2 punti cat. III^ | 138-168 hp | 103-125 kW | 5.100 kg |
| 500 | 5 m | 3 m | Gamma | 20 | 2 punti cat. III^ | 138-168 hp | 103-125 kW | 5.100 kg |
| 600 | 6 m | 3 m | Delta | 24 | 2 punti cat. III^ | 158-188 hp | 118-140 kW | 5.614 kg |
| 600 | 6 m | 3 m | Gamma | 24 | 2 punti cat. III^ | 158-188 hp | 118-140 kW | 5.712 kg |
| Misura | Larghezza di lavoro | Larghezza di trasporto | Ancorette | N. ancorette | Attacco | Potenza richiesta HP | Potenza richiesta KW | Peso |
|---|---|---|---|---|---|---|---|---|
| 400 | 4 m | 3 m | Delta | 16 | 2 punti cat. III^ | 118-148 hp | 88-110 kW | 3.940 kg |
| 400 | 4 m | 3 m | Gamma | 16 | 2 punti cat. III^ | 118-148 hp | 88-110 kW | 3.940 kg |
| 500 | 5 m | 3 m | Delta | 20 | 2 punti cat. III^ | 138-168 hp | 103-125 kW | 5.100 kg |
| 500 | 5 m | 3 m | Gamma | 20 | 2 punti cat. III^ | 138-168 hp | 103-125 kW | 5.100 kg |
| 600 | 6 m | 3 m | Delta | 24 | 2 punti cat. III^ | 158-188 hp | 118-140 kW | 5.328 kg |
| 600 | 6 m | 3 m | Gamma | 24 | 2 punti cat. III^ | 158-188 hp | 118-140 kW | 5.834 kg |
| Misura | Larghezza di lavoro | Larghezza di trasporto | Ancorette | N. ancorette | Attacco | Potenza richiesta HP | Potenza richiesta KW | Peso |
|---|---|---|---|---|---|---|---|---|
| 400 | 4 m | 3 m | Delta | 16 | 2 punti cat. III^ | 118-148 hp | 88-110 kW | 3.940 kg |
| 400 | 4 m | 3 m | Gamma | 16 | 2 punti cat. III^ | 118-148 hp | 88-110 kW | 3.940 kg |
| 500 | 5 m | 3 m | Delta | 20 | 2 punti cat. III^ | 138-168 hp | 103-125 kW | 5.100 kg |
| 500 | 5 m | 3 m | Gamma | 20 | 2 punti cat. III^ | 138-168 hp | 103-125 kW | 5.100 kg |
| 600 | 6 m | 3 m | Delta | 24 | 2 punti cat. III^ | 158-188 hp | 118-140 kW | 5.754 kg |
| 600 | 6 m | 3 m | Gamma | 24 | 2 punti cat. III^ | 158-188 hp | 118-140 kW | 5.328 kg |
COLLEGAMENTO TRATTORE
Versione trainata con attacco a 2 punti cat. III^
TELAIO
Telaio pieghevole idraulico
Bandinelle laterali di contenimento
Tabelle di ingombro e luci stradali
CORPI LAVORANTI
Barra livellatrice regolabile in altezza anteriore
Rullo a lame anteriore Ø400 mm
2 ranghi di elementi operatori a molle
Doppio rullo posteriore crosskill Ø350 mm
Barra di finitura posteriore
REGOLAZIONI
Regolazione meccanica della profondità di lavoro
