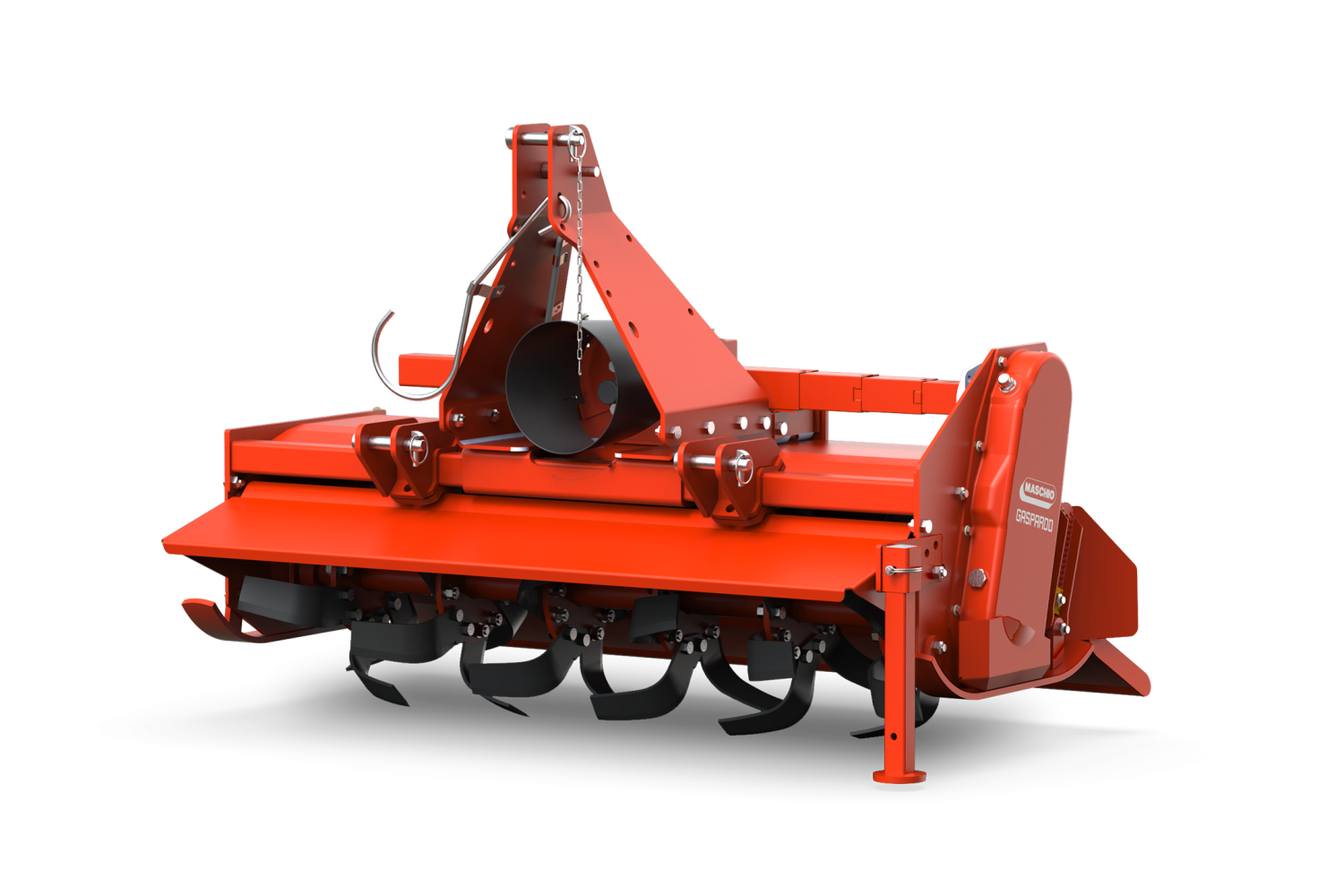

Zappatrice spostabile con telaio fisso

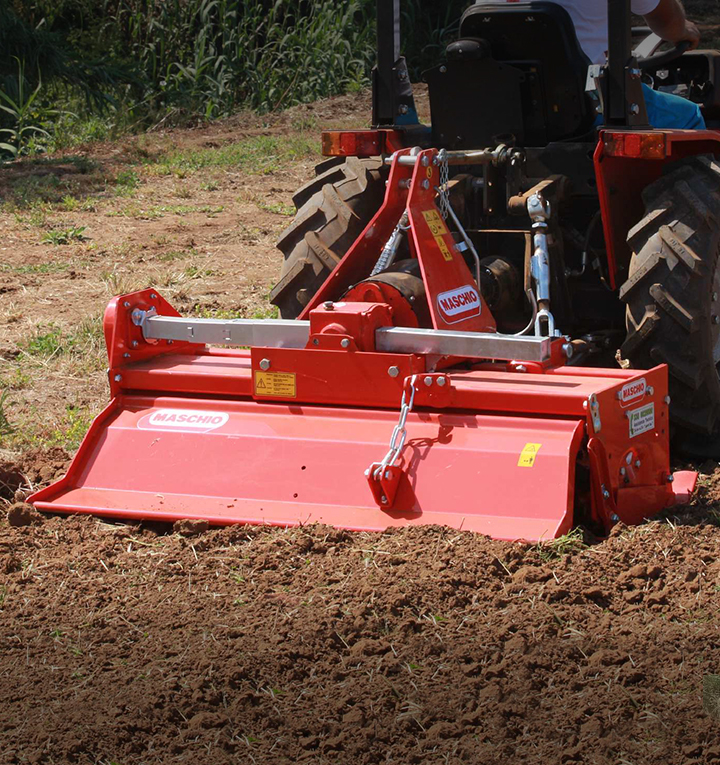

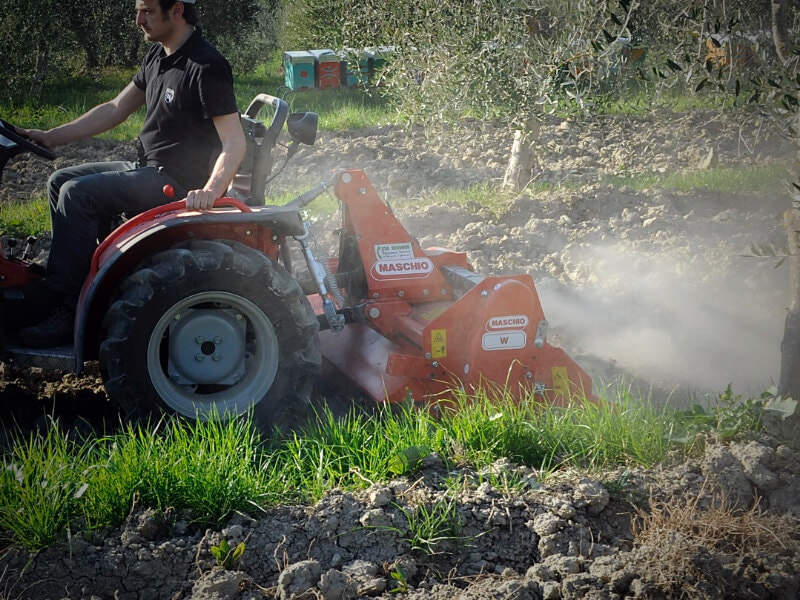

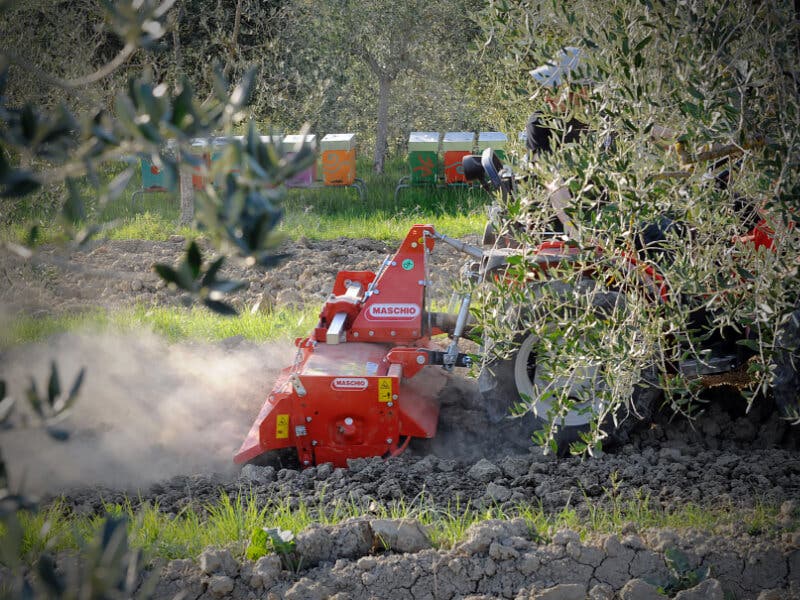

La zappatrice a spostamento laterale modello W unitamente al modello più piccolo L, è il punto di partenza della storica gamma zappatrici MASCHIO. Abbinabile a trattori fino a 40 CV, si adatta molto bene ai lavori nel settore del giardinaggio, dell’orticoltura e delle colture in file strette come la viticoltura, grazie a larghezze di lavoro che vanno da un minimo di 1,05 ad un massimo di 1,65 m.

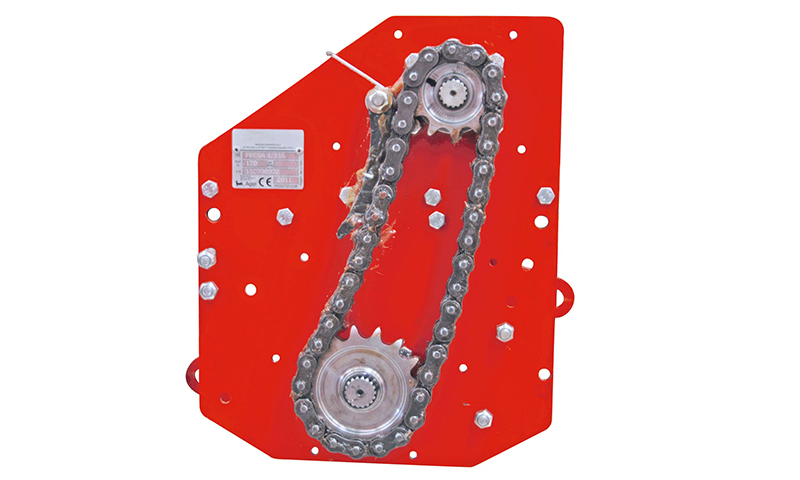

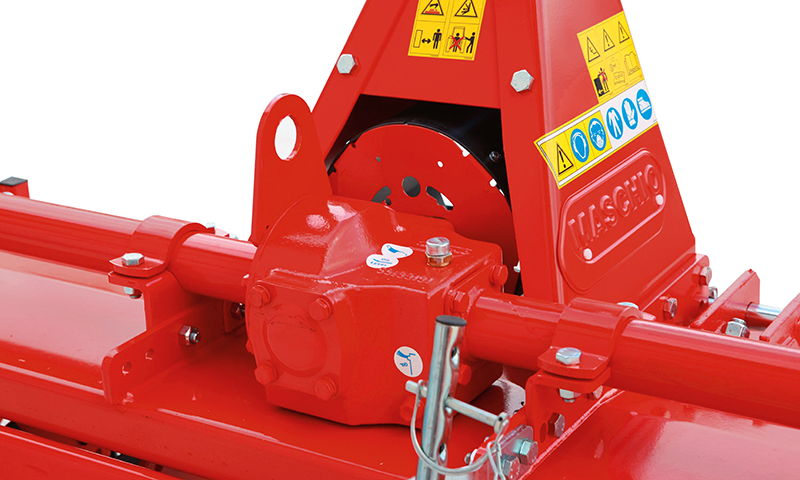

La struttura semplice e robusta del modello W permette di operare in tutte le tipologie di terreno. L’impostazione da attrezzatura professionale si riscontra in particolari come la scatola del cambio a singola velocità che garantisce la riduzione dei giri del rotore, munita di misuratore del livello dell’olio direttamente dal tappo di rabbocco. La trasmissione finale è garantita da un sistema a catena con lubrificazione a bagno d’olio, sempre in massima sicurezza grazie alla presa di potenza che monta di serie il giunto cardanico a frizione. La profondità di lavoro viene regolata in base alle esigenze di lavoro mediante il registro di regolazione delle slitte laterali fino ad un massimo di 18 cm.

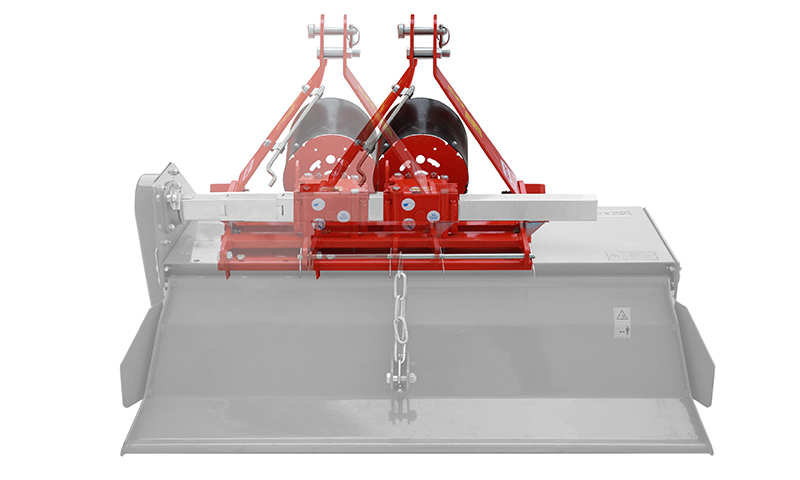

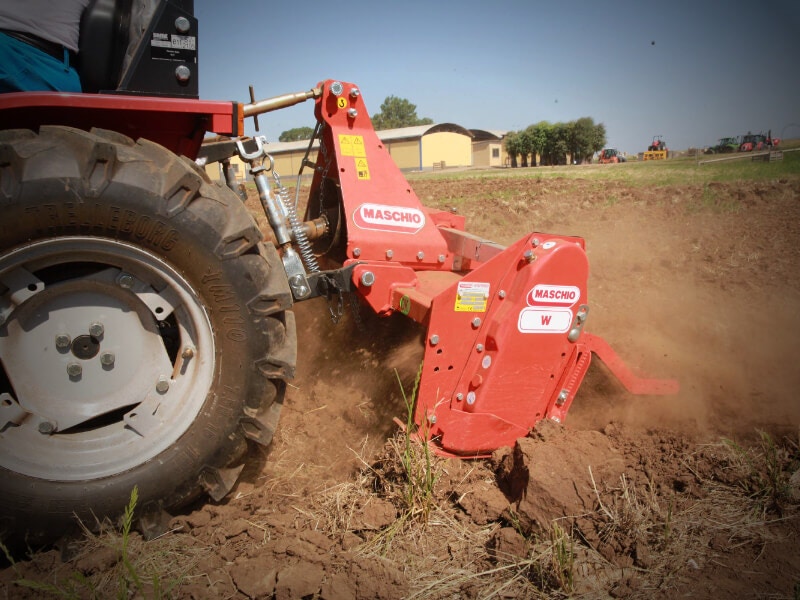

La fresa è spostabile lateralmente manualmente rispetto all’attacco a tre punti, permette al modello W di adattarsi a più impieghi, grazie al settaggio eseguibile velocemente fissando il perno nella posizione desiderata.
W è allestita con 4 zappe per flangia. Tale geometria la rende idonea anche in presenza di terreni umidi o parzialmente argillosi. In condizioni di terreno asciutto sono montabili 2 zappe aggiuntive per flangia, migliorandone così la capacità di affinamento.
Il cofano posteriore è più largo del rotore per garantire un pareggiamento del terreno anche nelle zone adiacenti. Tale accorgimento amplifica la larghezza di lavoro percepita.

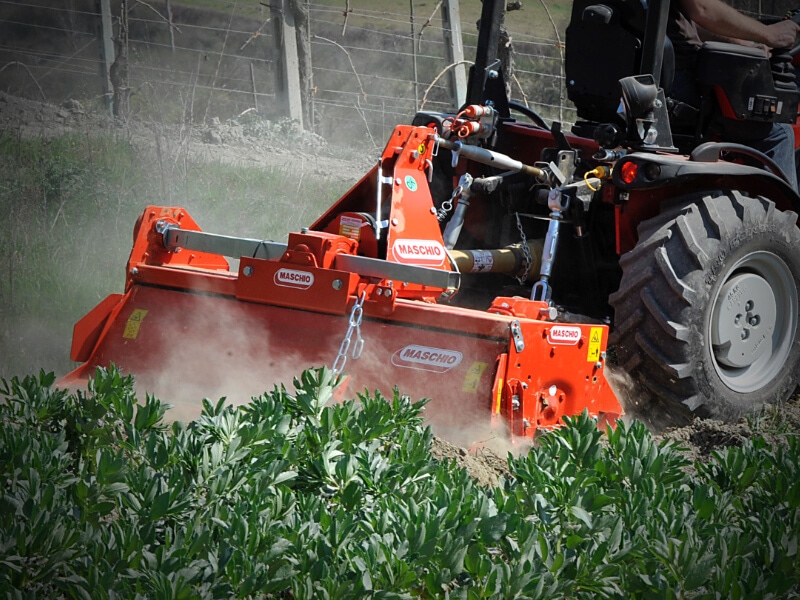

Lo spostamento laterale del gruppo fresante all’attacco a 3 punti rende l’attrezzatura estremamente versatile e funzionale nelle varie condizioni di impiego.
| Misura | Larghezza di lavoro | Larghezza di trasporto | N. zappe | Spostamento sx | Spostamento dx | Potenza richiesta HP | Potenza richiesta KW | Peso |
|---|---|---|---|---|---|---|---|---|
| 105 | 1,05 m | 1,17 m | 20 | 0,22-0,53 m | 0,53-0,83 m | 15-39 hp | 11-29 kW | 170 kg |
| 125 | 1,25 m | 1,37 m | 24 | 0,22-0,63 m | 0,63-1,03 m | 23-39 hp | 17-29 kW | 194 kg |
| 145 | 1,45 m | 1,57 m | 28 | 0,22-0,73 m | 0,73-1,23 m | 24-39 hp | 18-29 kW | 218 kg |
| 165 | 1,65 m | 1,77 m | 32 | 0,22-0,83 m | 0,83-1,43 m | 30-39 hp | 22-29 kW | 242 kg |
COLLEGAMENTO TRATTORE
Attacco a 3 punti cat. I^
TRASMISSIONE
Albero cardanico con frizione
Riduttore a singola velocità
Trasmissione laterale a catena in bagno d'olio
PTO 540 rpm
TELAIO
Slitte regolabili
Spostamento manuale della zappatrice
Protezioni «CE»
DENTI/LAME
4 zappe ad elica per flangia (rivolte verso l'esterno)
Zappe spessore 6 mm
