CAMPO 22-32 C

Polverizzatore trainato con sollevamento idraulico a carrello

CAMPO 22-32 rappresenta il segmento dei polverizzatori trainati di medie dimensioni di MASCHIO GASPARDO. Affidabile e robusto, è stato progettato per soddisfare le esigenze di qualsiasi agricoltore garantendo sempre massima efficienza e precisione di irrorazione anche in ottica del rispetto ambientale. CAMPO 22-32 è disponibile con tre barre idrauliche fino ad un massimo di 21 m con sollevatore a carrello per la versione “C” e 28 m con sollevatore a parallelogramma per la versione “P”. Presenta un allestimento di serie implementabile con una ricca dotazione di accessori per offrire sempre un attrezzatura su misura.

Capacità effettiva serbatoio

2.400-3.200 lt

Capacità serbatoio lavaimpianto

300 lt

Larghezza barra

15-24 m

CAMPO 22-32 è stato realizzato con l’intento di offrire un’attrezzatura facile da gestire e manutenere. Ogni particolare, dal più piccolo al più grande è stato realizzato per garantire la massima funzionalità. Il pannello idrico a comando manuale montato a bordo macchina riassume tutte le funzionalità dell’attrezzatura, così come il premixer e la cisterna lavamani vicini ai comandi delle valvole per avere tutto a portata di mano. L’elevata efficienza operativa in campo è garantita da alcuni sistemi fondamentali. Il deviokit permette la pulizia del circuito idrico anche con il serbatoio principale carico di prodotto. Il sistema di ricircolo Re.D garantisce la massima precisione e qualità di distribuzione, eliminando possibili ritardi all’apertura delle sezioni indipendentemente dalla lunghezza della barra.

CAMPO 22-32 si caratterizza per la possibilità di scelta per il sistema di sollevamento barra di tipo a carrello “C” oppure di tipo a parallelogramma “P” che permettono rispettivamente una escursione verticale di 1 m e di 1,5 m. L’elevata affidabilità delle barre è garantita dal sistema di smorzamento delle sollecitazioni dinamiche tramite un doppio ammortizzazione idropneumatico. Le barre disponibili WORK U (solo per versione “C”), ALA 500, 600 e 700 (quest’ultima solo per versione “P”) possono essere controllate tramite la comoda pulsantiera centralizzata in dotazione con il sistema OILDRIVE. La personalizzazione permette anche il sistema antideriva a manica d’aria, la scelta dell’assale frenato, dell’assale ammortizzato e di differenti tipologie di timoni per migliorare la manovrabilità della macchina durante le operazioni in campo.

Per gli agricoltori e i contoterzisti più esigenti è disponibile anche la versione ISOTRONIC con protocollo di comunicazione ISOBUS, che in combinazione con i differenti Universal Terminal, permette di usufruire delle diverse funzioni di Precision Farming e del controllo centralizzato di tutte le funzioni idriche e idrauliche. Con la versione ISOTRONIC è possibile anche l’utilizzo del timone sterzante a gestione elettronica che consente la perfetta sovrapposizione delle tracce del polverizzatore su quelle del trattore e del controllo elettronico dell’altezza barra dalla coltura.

Contenuti speciali

Barra work U

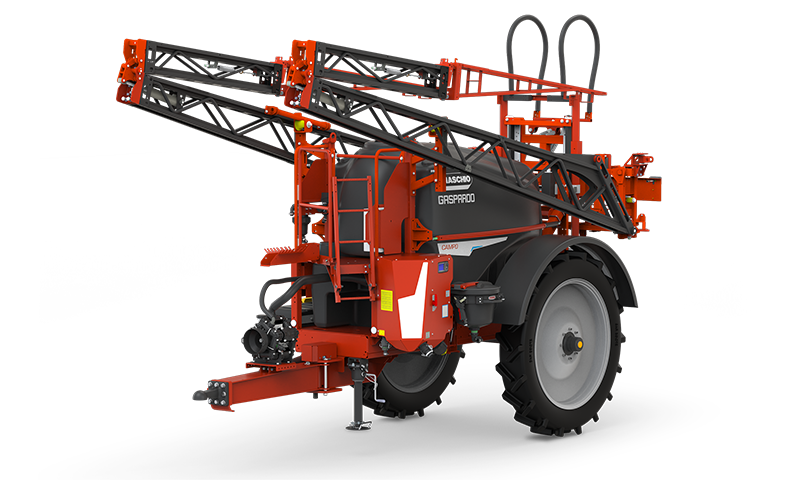

Barra ALA 500

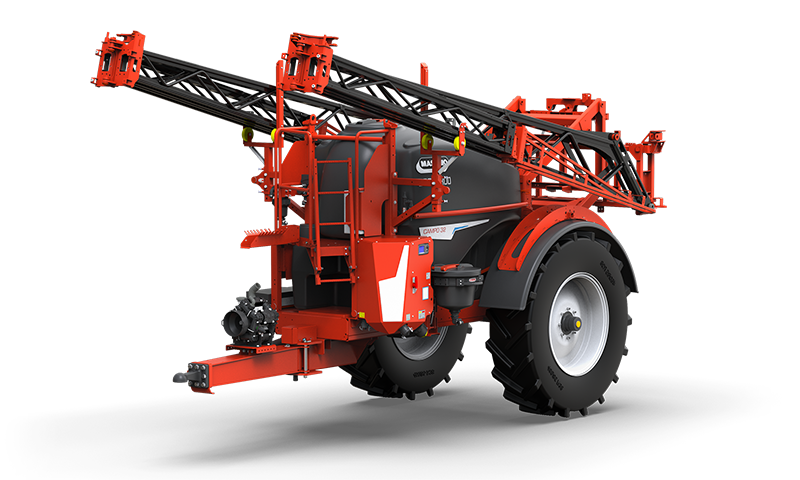

Barra ALA 600

Deviokit

Premiscelatore GreeMix T30

Raggi sterzatura timoni

Sistema di ricircolo RE.D system

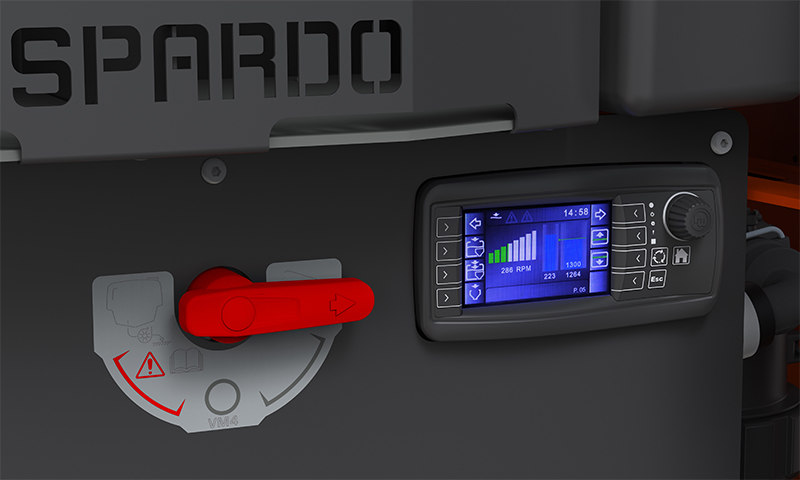

E-panel

Dati tecnici - CAMPO 22-32 C

Tipo barra: WORK U

Misura	Capacità effettiva serbatoio	Larghezza barra	N. sezioni	Capacità serbatoio lavaimpianto	Tipo pompa	Gruppo comando	Timone	Occhione	Ruote	Peso
22C	2.400 lt	15 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.500 kg
22C	2.400 lt	18 m	7	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.500 kg
32C	3.200 lt	15 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
32C	3.200 lt	18 m	7	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.800 kg

Tipo barra: ALA 500

Misura	Capacità effettiva serbatoio	Larghezza barra	N. sezioni	Capacità serbatoio lavaimpianto	Tipo pompa	Gruppo comando	Timone	Occhione	Ruote	Peso
22C	2.400 lt	16 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.500 kg
22C	2.400 lt	18 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.250 kg
22C	2.400 lt	21 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.500 kg
32C	3.200 lt	16 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
32C	3.200 lt	18 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.500 kg
32C	3.200 lt	21 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.500 kg

Tipo barra: ALA 600

Misura	Capacità effettiva serbatoio	Larghezza barra	N. sezioni	Capacità serbatoio lavaimpianto	Tipo pompa	Gruppo comando	Timone	Occhione	Ruote	Peso
22C	2.400 lt	18 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.500 kg
22C	2.400 lt	21 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.500 kg
32C	3.200 lt	18 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.500 kg
32C	3.200 lt	21 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.800 kg

Dotazione standard - CAMPO 22-32 C

TELAIO
Telaio verniciato in cataforesi con scaletta e piattaforma
Assale quadro 80 mm con passo e carreggiata regolabili (min 1650 - max 2250)
Piede di stazionamento meccanico

GRUPPO SERBATOI
Cisterna in polietilene a svuotamento facilitato
Coperchio ribaltabile con innesto a baionetta
Impianto lavacircuito con cisterna indipendente
2 getti rotanti lavacisterna
Cisterna lavamani
Livello a secco

RIEMPIMENTO E FILTRAGGIO
Pannello manuale lato sinistro con comandi centralizzati
Deviatore 3 vie per riempimento cisterna
Attacco rapido camlock da 2” per riempimento da fonte esterna non in pressione
Filtro aspirazione esterno ispezionabile
Filtro mandata esterno autopulente
Premiscelatore GreenMix T30 con parallelogramma
Doppia agitazione idraulica tramite tubo forato e agitatori in pressione
Deviokit: sistema per lavaggio circuito anche con cisterna piena
Flowback: sistema anti-goggiolamento avanzato

POMPA
Pompa Comet
Kit controllo portata pompa per collaudo funzionale
Cardano (forcella lato trattore 1" 3/8 Z6)

GRUPPO COMANDO
Regolazione elettronica DPAE
Computer BRAVO 180
Pulsantiera per gestione funzioni acqua e idrauliche
Sensore di velocità sulla ruota
Flussometro
Manometro con scala differenziale

SOSPENSIONE BARRA
Sistema di sollevamento a carrello
Telaio a pendolo autolivellante con martinetti, ammortizzatori e molle
Sollevamento idraulico 1400 mm, doppio ammortizzatore idropneumatico

BARRA WORK U
Barra verniciata in cataforesi e polveri
Apertura e chiusura dei bracci indipendente
Apertura e chiusura delle punte indipendente
Autolivellante e bloccaggio idraulico
Protezioni striscianti
Supporto trijet senza ugelli
OILDRIVE 7 - necessaria 1 coppia di attacchi rapidi sul trattore

BARRA ALA 500-600
Barra verniciata in cataforesi e polveri
Apertura e chiusura dei bracci sovrapposta in sequenza, destro e sinistro indipendenti (ALA 500)
Apertura e chiusura dei bracci laterali in sequenza, destro e sinistro indipendenti (ALA 600)
Autolivellante e bloccaggio idraulico
Geometria variabile
Protezioni striscianti
Supporto trijet senza ugelli
OILDRIVE 7 - necessaria 1 coppia di attacchi rapidi sul trattore

Dati tecnici - CAMPO 22-32 C ISOTRONIC

Tipo barra: WORK U

Misura	Capacità effettiva serbatoio	Larghezza barra	N. sezioni	Capacità serbatoio lavaimpianto	Tipo pompa	Gruppo comando	Timone	Occhione	Ruote	Peso
22C	2.400 lt	15 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
22C	2.400 lt	18 m	7	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
32C	3.200 lt	15 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
32C	3.200 lt	18 m	7	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg

Tipo barra: ALA 500

Misura	Capacità effettiva serbatoio	Larghezza barra	N. sezioni	Capacità serbatoio lavaimpianto	Tipo pompa	Gruppo comando	Timone	Occhione	Ruote	Peso
22C	2.400 lt	16 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
22C	2.400 lt	18 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
22C	2.400 lt	21 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
32C	3.200 lt	16 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
32C	3.200 lt	18 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
32C	3.200 lt	21 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg

Tipo barra: ALA 600

Misura	Capacità effettiva serbatoio	Larghezza barra	N. sezioni	Capacità serbatoio lavaimpianto	Tipo pompa	Gruppo comando	Timone	Occhione	Ruote	Peso
22C	2.400 lt	18 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
22C	2.400 lt	21 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
32C	3.200 lt	18 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
32C	3.200 lt	21 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg

Dotazione standard - CAMPO 22-32 C ISOTRONIC

TELAIO
Telaio verniciato in cataforesi con scaletta e piattaforma
Assale quadro 80 mm con passo e carreggiata regolabili (min 1650 - max 2250)
Piede di stazionamento meccanico

GRUPPO SERBATOI
Cisterna in polietilene a svuotamento facilitato
Coperchio ribaltabile con innesto a baionetta
Impianto lavacircuito con cisterna indipendente
2 getti rotanti lavacisterna
Cisterna lavamani
Livello a secco

RIEMPIMENTO E FILTRAGGIO
Pannello manuale lato sinistro con comandi centralizzati
Deviatore 3 vie per riempimento cisterna
Attacco rapido camlock da 2” per riempimento da fonte esterna non in pressione
Filtro aspirazione esterno ispezionabile
Filtro mandata esterno autopulente
Premiscelatore GreenMix T30 con parallelogramma
Doppia agitazione idraulica tramite tubo forato e agitatori in pressione
Deviokit: sistema per lavaggio circuito anche con cisterna piena
Flowback: sistema anti-goggiolamento avanzato

POMPA
Pompa Comet
Kit controllo portata pompa per collaudo funzionale
Cardano (forcella lato trattore 1" 3/8 Z6)

GRUPPO COMANDO
Centralina di controllo ISOBUS conforme alla norma ISO 11783
Sensore di velocità sulla ruota
Sensore di pressione
Flussometro
Manometro con scala differenziale

SOSPENSIONE BARRA
Sistema di sollevamento a carrello
Telaio a pendolo autolivellante con martinetti, ammortizzatori e molle
Sollevamento idraulico 1400 mm, doppio ammortizzatore idropneumatico

BARRA WORK U
Barra verniciata in cataforesi e polveri
Apertura e chiusura dei bracci indipendente
Apertura e chiusura delle punte indipendente
Autolivellante e bloccaggio idraulico
Protezioni striscianti
Supporto trijet senza ugelli
OILDRIVE 7 - necessaria 1 coppia di attacchi rapidi sul trattore

BARRA ALA 500-600
Barra verniciata in cataforesi e polveri
Apertura e chiusura dei bracci sovrapposta in sequenza, destro e sinistro indipendenti (ALA 500)
Apertura e chiusura dei bracci laterali in sequenza, destro e sinistro indipendenti (ALA 600)
Autolivellante e bloccaggio idraulico
Geometria variabile
Protezioni striscianti
Supporto trijet senza ugelli
OILDRIVE 7 - necessaria 1 coppia di attacchi rapidi sul trattore

Dati tecnici - CAMPO P 22-32

Tipo barra: ALA 500

Misura	Capacità effettiva serbatoio	Larghezza barra	N. sezioni	Capacità serbatoio lavaimpianto	Tipo pompa	Gruppo comando	Timone	Occhione	Ruote	Peso
P22	2.400 lt	16 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P22	2.400 lt	18 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P22	2.400 lt	21 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P32	3.200 lt	16 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P32	3.200 lt	18 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P32	3.200 lt	21 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.800 kg

Tipo barra: ALA 600

Misura	Capacità effettiva serbatoio	Larghezza barra	N. sezioni	Capacità serbatoio lavaimpianto	Tipo pompa	Gruppo comando	Timone	Occhione	Ruote	Peso
P22	2.400 lt	18 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P22	2.400 lt	21 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P22	2.400 lt	24 m	7	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P32	3.200 lt	18 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P32	3.200 lt	21 m	5	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P32	3.200 lt	24 m	7	300 lt	BPS 260	BRAVO 180	Fisso	40 mm	270/95 R48 8 fori	2.800 kg

Dotazione standard - CAMPO P 22-32

TELAIO
Telaio verniciato in cataforesi con scaletta e piattaforma
Assale quadro 80 mm con passo e carreggiata regolabili (min 1650 - max 2250)
Piede di stazionamento meccanico
Portaprodotti lato destro

GRUPPO SERBATOI
Cisterna in polietilene a svuotamento facilitato
Coperchio ribaltabile con innesto a baionetta
Impianto lavacircuito con cisterna indipendente
2 getti rotanti lavacisterna
Cisterna lavamani
Livello a secco

RIEMPIMENTO E FILTRAGGIO
Pannello manuale lato sinistro con comandi centralizzati
Deviatore 3 vie per riempimento cisterna
Attacco rapido camlock da 2” per riempimento da fonte esterna non in pressione
Filtro aspirazione esterno ispezionabile
Filtro mandata esterno autopulente
Premiscelatore GreenMix T30 con parallelogramma
Doppia agitazione idraulica tramite tubo forato e agitatori in pressione
Deviokit: sistema per lavaggio circuito anche con cisterna piena
Flowback: sistema anti-goggiolamento avanzato

POMPA
Pompa Comet
Kit controllo portata pompa per collaudo funzionale
Cardano (forcella lato trattore 1" 3/8 Z6)

GRUPPO COMANDO
Regolazione elettronica DPAE
Computer BRAVO 180
Pulsantiera per gestione funzioni acqua e idrauliche
Sensore di velocità sulla ruota
Flussometro
Manometro con scala differenziale

SOSPENSIONE BARRA
Sistema di sollevamento a parallelogramma
Telaio a pendolo autolivellante con martinetti, ammortizzatori e molle
Sollevamento idraulico 1500 mm, doppio ammortizzatore idropneumatico

BARRA ALA 500-600
Barra verniciata in cataforesi e polveri
Apertura e chiusura dei bracci sovrapposta in sequenza, destro e sinistro indipendenti (ALA 500)
Apertura e chiusura dei bracci laterali in sequenza, destro e sinistro indipendenti (ALA 600)
Autolivellante e bloccaggio idraulico
Geometria variabile
Protezioni striscianti
Supporto trijet senza ugelli
OILDRIVE 7 - necessaria 1 coppia di attacchi rapidi sul trattore
In abbinamento a manica d’aria non occorrono attacchi rapidi al trattore (pompa idraulica indipendente).

Dati tecnici - CAMPO P 22-32 ISOTRONIC

Tipo barra: ALA 500

Misura	Capacità effettiva serbatoio	Larghezza barra	N. sezioni	Capacità serbatoio lavaimpianto	Tipo pompa	Gruppo comando	Timone	Occhione	Ruote	Peso
P22	2.400 lt	16 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P22	2.400 lt	18 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P22	2.400 lt	21 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P32	3.200 lt	16 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P32	3.200 lt	18 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P32	3.200 lt	21 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg

Tipo barra: ALA 600

Misura	Capacità effettiva serbatoio	Larghezza barra	N. sezioni	Capacità serbatoio lavaimpianto	Tipo pompa	Gruppo comando	Timone	Occhione	Ruote	Peso
P22	2.400 lt	18 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P22	2.400 lt	21 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P22	2.400 lt	24 m	7	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P32	3.200 lt	18 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P32	3.200 lt	21 m	5	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg
P32	3.200 lt	24 m	7	300 lt	BPS 260	ISOBUS	Fisso	40 mm	270/95 R48 8 fori	2.800 kg

Dotazione standard - CAMPO P 22-32 ISOTRONIC

TELAIO
Telaio verniciato in cataforesi con scaletta e piattaforma
Assale quadro 80 mm con passo e carreggiata regolabili (min 1650 - max 2250)
Piede di stazionamento meccanico
Portaprodotti lato destro

GRUPPO SERBATOI
Cisterna in polietilene a svuotamento facilitato
Coperchio ribaltabile con innesto a baionetta
Impianto lavacircuito con cisterna indipendente
2 getti rotanti lavacisterna
Cisterna lavamani
Livello a secco

RIEMPIMENTO E FILTRAGGIO
Pannello manuale lato sinistro con comandi centralizzati
Deviatore 3 vie per riempimento cisterna
Attacco rapido camlock da 2” per riempimento da fonte esterna non in pressione
Filtro aspirazione esterno ispezionabile
Filtro mandata esterno autopulente
Premiscelatore GreenMix T30 con parallelogramma
Doppia agitazione idraulica tramite tubo forato e agitatori in pressione
Deviokit: sistema per lavaggio circuito anche con cisterna piena
Flowback: sistema anti-goggiolamento avanzato

POMPA
Pompa Comet
Kit controllo portata pompa per collaudo funzionale
Cardano (forcella lato trattore 1" 3/8 Z6)

GRUPPO COMANDO
Centralina di controllo ISOBUS conforme alla norma ISO 11783
Sensore di velocità sulla ruota
Sensore di pressione
Flussometro
Manometro con scala differenziale

SOSPENSIONE BARRA
Sistema di sollevamento a parallelogramma
Telaio a pendolo autolivellante con martinetti, ammortizzatori e molle (ALA 500-600)
Telaio a doppio pendolo autolivellante con martinetti, ammortizzatori e molle (ALA 400)
Sistema anti-imbardata con molle in ADIPOL (ALA 400)
Sollevamento idraulico 1500 mm, doppio ammortizzatore idropneumatico

BARRA ALA 500-600
Barra verniciata in cataforesi e polveri
Apertura e chiusura dei bracci sovrapposta in sequenza, destro e sinistro indipendenti (ALA 500)
Apertura e chiusura dei bracci laterali in sequenza, destro e sinistro indipendenti (ALA 600)
Autolivellante e bloccaggio idraulico
Geometria variabile
Protezioni striscianti
Supporto trijet senza ugelli
OILDRIVE 7 - necessaria 1 coppia di attacchi rapidi sul trattore
In abbinamento a manica d’aria non occorrono attacchi rapidi al trattore (pompa idraulica indipendente).
