Grade de discos conduzida - chassis fixo

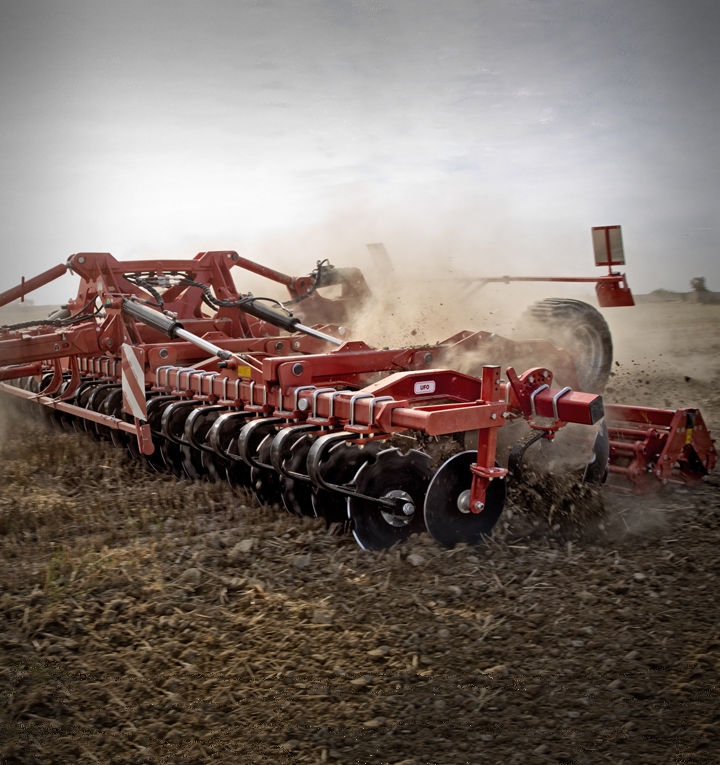

UFO é a grade de disco pesada projetada por MASCHIO GASPARDO para o preparo intensivo do solo e resíduos da colheita. Robusta e versátil, tem o seu campo de escolha no sector da usinagem mínima por oferecer múltiplas combinações de operação com larguras entre 2,5 e 6 m para tratores com potências entre 110 e 360 HP.
A estrutura de UFO é uma síntese de robustez e flexibilidade: os discos (diâmetro 610 mm e espessura 6 mm) estão dispostos em duas filas bem espaçadas, e graças à inclinação na direção e na vertical são muito agressivos mesmo na firmeza, solos não trabalhados. Os rolamentos CULTI HUB em banho de óleo garantem a máxima resistência e redução da manutenção. A geometria especial das molas de suporte do disco permite uma excursão vertical de 20 cm e uma excursão lateral de 50 cm garantindo uma aderência constante ao solo mesmo na presença de rugosidade. A alta folga da armação permite trabalhar mesmo na presença de alta densidade de resíduos e em profundidades de até 12 cm.

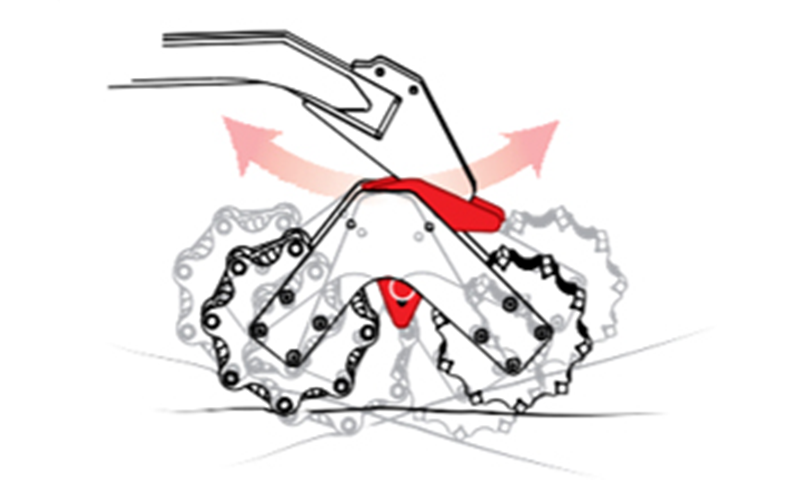

Mesmo em alta velocidade, o rolo traseiro duplo com dois diâmetros diferentes cria uma ação vibratória e flutuante que permite reduzir os torrões ao mínimo e devolver um solo bem nivelado antes da semeadura.
UFO está disponível em uma versão rebocável dobrável nos tamanhos 4, 5 e 6 m. O chassis é hidraulicamente dobrável, o grande carrinho levantado hidraulicamente garante estabilidade de transporte. A barra de tração hidráulica está disponível para acoplamento rápido ao trator. UFO TZAR OU UFO TZAR está disponível nas versões com travagem pneumática e hidráulica respeitando as diretivas europeias sobre o regulamento mãe da circulação rodoviária Mother Regulation.
A alta velocidade de avanço de 15 km/h combinada com a largura de trabalho de até 6 m fazem da UFO a grade de discos ideal para quem procura um equipamento de cultivo mínimo capaz de trabalhar grandes superfícies em uma única passagem.
| Medida | Largura de trabalho (mín) | Anchura de transporte | Número de discos | Ø discos | Engate | Potência necessária HP | Potência necessária KW | Peso |
|---|---|---|---|---|---|---|---|---|
| 250 | 2,6 m | 2,55 m | 20 | 610 mm | 3 pontos cat. III^<br>3 pontos cat. III^N | 109-138 hp | 81-103 kW | 1800 kg |
| 300 | 3,1 m | 3 m | 24 | 610 mm | 3 pontos cat. III^<br>3 pontos cat. III^N | 138-168 hp | 103-125 kW | 2090 kg |
| 350 | 3,6 m | 3,5 m | 28 | 610 mm | 3 pontos cat. III^<br>3 pontos cat. III^N | 168-197 hp | 125-147 kW | 2390 kg |
| 400 | 4,1 m | 4 m | 32 | 610 mm | 3 pontos cat. III^<br>3 pontos cat. III^N | 197-217 hp | 147-162 kW | 2568 kg |
CONEXÃO AO TRATOR
Engate de 3 pontos cat. III^ e III^N
CHASSIS
Estrutura fixa
Tiras de contenção de manipulação hidráulica
Tabelas de dimensões e luzes de estrada
CORPOS DE TRABALHO
2 filas de discos dentados independentes com amortecimento sobre mola vibrante e cubos CULTI-HUB
• diâmetro Ø610 mm
Elementos operadores laterais basculáveis hidraulicamente
Discos laterais ajustáveis
Cubos CULTI-HUB de alta resistência:
• rolamentos de esferas de contato angular de duas carreiras
• lubrificação em banho de óleo
• aperto duo-cônico
REGULAÇÕES
Regulação mecânico do rolo traseiro
Indicador de profundidade
| Medida | Largura de trabalho (mín) | Anchura de transporte | Rolo | Ø rolo | Número de discos | Ø discos | Engate | Potência necessária HP | Potência necessária KW | Peso |
|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 4 m | 3 m | Anelados | 600 | 32 | 610 mm | 2 pontos | 158-217 hp | 118-162 kW | 5326 kg |
| 400 | 4 m | 3 m | Gaiola duplo | 400 | 32 | 610 mm | 2 pontos | 158-217 hp | 118-162 kW | 5540 kg |
| 400 | 4 m | 3 m | Packer anel | 600 | 32 | 610 mm | 2 pontos | 158-217 hp | 118-162 kW | 5510 kg |
| 400 | 4 m | 3 m | U Duplo | 560 | 32 | 610 mm | 2 pontos | 158-217 hp | 118-162 kW | 5476 kg |
| 500 | 5 m | 3 m | Anelados | 600 | 40 | 610 mm | 2 pontos | 197-276 hp | 147-206 kW | 6320 kg |
| 500 | 5 m | 3 m | Gaiola duplo | 400 | 40 | 610 mm | 2 pontos | 197-276 hp | 147-206 kW | 6480 kg |
| 500 | 5 m | 3 m | Packer anel | 600 | 40 | 610 mm | 2 pontos | 197-276 hp | 147-206 kW | 6590 kg |
| 500 | 5 m | 3 m | U Duplo | 560 | 40 | 610 mm | 2 pontos | 197-276 hp | 147-206 kW | 6430 kg |
| 600 | 6 m | 3 m | Anelados | 600 | 48 | 610 mm | 2 pontos | 256-355 hp | 191-265 kW | 5750 kg |
| 600 | 6 m | 3 m | Gaiola duplo | 400 | 48 | 610 mm | 2 pontos | 256-355 hp | 191-265 kW | 7474 kg |
| 600 | 6 m | 3 m | Packer anel | 600 | 48 | 610 mm | 2 pontos | 256-355 hp | 191-265 kW | 5750 kg |
| 600 | 6 m | 3 m | U Duplo | 560 | 48 | 610 mm | 2 pontos | 256-355 hp | 191-265 kW | 5750 kg |
| Medida | Largura de trabalho (mín) | Anchura de transporte | Rolo | Ø rolo | Número de discos | Ø discos | Engate | Potência necessária HP | Potência necessária KW | Peso |
|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 5 m | 3 m | Anelados | 600 | 40 | 610 mm | 2 pontos | 197-276 hp | 147-206 kW | 6310 kg |
| 500 | 5 m | 3 m | Gaiola duplo | 400 | 40 | 610 mm | 2 pontos | 197-276 hp | 147-206 kW | 6886 kg |
| 500 | 5 m | 3 m | Packer anel | 600 | 40 | 610 mm | 2 pontos | 197-276 hp | 147-206 kW | 7500 kg |
| 500 | 5 m | 3 m | U Duplo | 560 | 40 | 610 mm | 2 pontos | 197-276 hp | 147-206 kW | 7330 kg |
| 600 | 6 m | 3 m | Anelados | 600 | 48 | 610 mm | 2 pontos | 256-355 hp | 191-265 kW | 5900 kg |
| 600 | 6 m | 3 m | Gaiola duplo | 400 | 48 | 610 mm | 2 pontos | 256-355 hp | 191-265 kW | 5900 kg |
| 600 | 6 m | 3 m | Packer anel | 600 | 48 | 610 mm | 2 pontos | 256-355 hp | 191-265 kW | 5900 kg |
| 600 | 6 m | 3 m | U Duplo | 560 | 48 | 610 mm | 2 pontos | 256-355 hp | 191-265 kW | 5900 kg |
| Medida | Largura de trabalho (mín) | Anchura de transporte | Rolo | Ø rolo | Número de discos | Ø discos | Engate | Potência necessária HP | Potência necessária KW | Peso |
|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 5 m | 3 m | Anelados | 600 | 40 | 610 mm | 2 pontos | 197-276 hp | 147-206 kW | 7220 kg |
| 500 | 5 m | 3 m | Gaiola duplo | 400 | 40 | 610 mm | 2 pontos | 197-276 hp | 147-206 kW | 7380 kg |
| 500 | 5 m | 3 m | Packer anel | 600 | 40 | 610 mm | 2 pontos | 197-276 hp | 147-206 kW | 7500 kg |
| 500 | 5 m | 3 m | U Duplo | 560 | 40 | 610 mm | 2 pontos | 197-276 hp | 147-206 kW | 7330 kg |
| 600 | 6 m | 3 m | Anelados | 600 | 48 | 610 mm | 2 pontos | 256-355 hp | 191-265 kW | 7360 kg |
| 600 | 6 m | 3 m | Gaiola duplo | 400 | 48 | 610 mm | 2 pontos | 256-355 hp | 191-265 kW | 6040 kg |
| 600 | 6 m | 3 m | Packer anel | 600 | 48 | 610 mm | 2 pontos | 256-355 hp | 191-265 kW | 6040 kg |
| 600 | 6 m | 3 m | U Duplo | 560 | 48 | 610 mm | 2 pontos | 256-355 hp | 191-265 kW | 6040 kg |
CONEXÃO AO TRATOR
Engate de 2 pontos cat. III^
CHASSIS
Chassis dobrável hidráulicamente
Tiras de contenção de manipulação hidráulica
Tabelas de dimensões e luzes de estrada
CORPOS DE TRABALHO
2 filas de discos dentados independentes com amortecimento sobre mola vibrante e cubos CULTI-HUB
• diâmetro Ø610 mm
Discos laterais ajustáveis
Cubos CULTI-HUB de alta resistência:
• rolamentos de esferas de contato angular de duas carreiras
• lubrificação em banho de óleo
• aperto duo-cônico
REGULAÇÕES
Regulação mecânico do rolo traseiro
Indicador de profundidade
