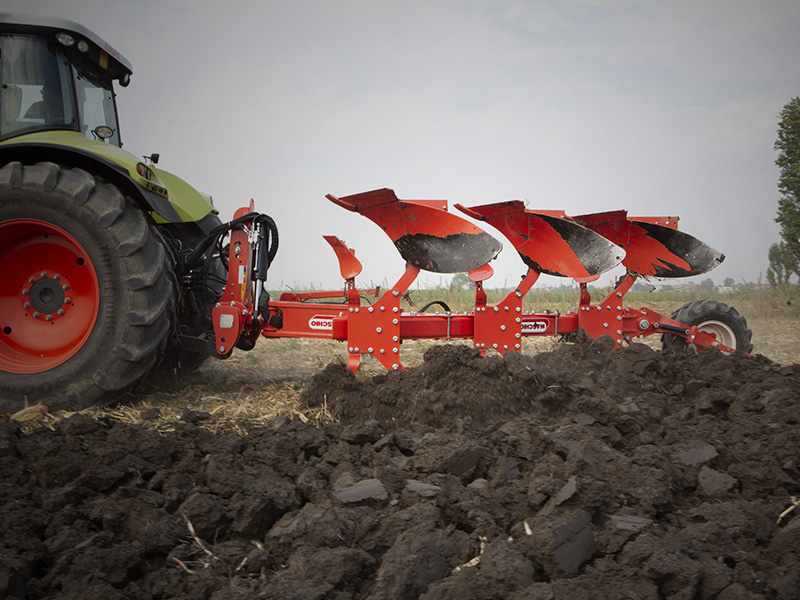

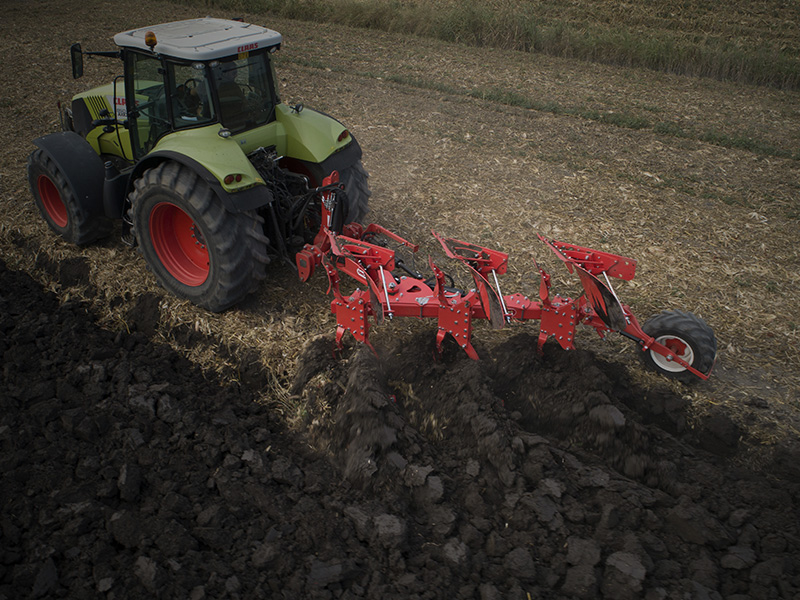

UNICO XL

Aratro portato a parallelogramma

Progettato per l’aratura entrosolco e fuorisolco, UNICO XL permette l’azione combinata di arieggiamento del terreno, interramento e rimescolamento del residuo grazie ai molteplici sistemi di correzione dell’assetto e di sicurezza. L’assenza di saldatura per congiunzioni tra telaio e corpi lavoranti a favore dell’imbullonamento garantiscono resistenza, affidabilità e stabilità anche sotto pesanti sforzi. Disponibile in configurazione fino a 6 (5+1) corpi, si adatta a trattori di potenza fino a 400 CV (versione Heavy Duty HD).

Potenza richiesta

160 - 380 CV

Numero corpi

3 - 6

Sezione telaio

160x160 mm

Larghezza di lavoro corpi

30 - 65 cm

Modularità costruttiva

La modularità costruttiva permette di avere un telaio di base che ospita tre, quattro o cinque corpi ai quali si può aggiungere un corpo accessorio tramite piastra di congiunzione a bulloni (standard nelle versioni estensibili) che rendono l’accoppiamento possibile in pochi istanti. Anche la testata permette differenti tipologie di configurazione: si può passare rapidamente dalla configurazione con testata fissa ad oscillante o ad attacchi di diversa categoria (III o IVN in opzione) in pochi secondi ed infine variare l’altezza di connessione al sollevatore per potersi adattare a trattori con ruote di diverse dimensioni.

Telaio "SMOOTH SET"

UNICO XL è dotato del sistema "SMOOTH SET" a parallelogramma, progettato per ottimizzare i tempi di settaggio delle regolazioni di tallonamento e della larghezza di lavoro del primo corpo e migliorare la precisione del lavoro in campo. Tale sistema permette da un lato di limitare le sollecitazioni al telaio e alla testata e dall’altro di lasciare invariate le regolazioni del tallonamento e della posizione del primo corpo anche al variare della larghezza di lavoro.

Facili regolazioni

La larghezza di lavoro è regolabile meccanicamente tramite il sistema PASSO di tipo STEP BY STEP che grazie alle 5 posizioni regolabili tramite bullone permette di trovare il settaggio più adatto in poche mosse. In alternativa è disponibile il sistema di regolazione continua, versione VARIO. La larghezza di lavoro viene modificata per mezzo di un martinetto idraulico che fa variare uniformemente la larghezza tra i vari corpi lavoranti.

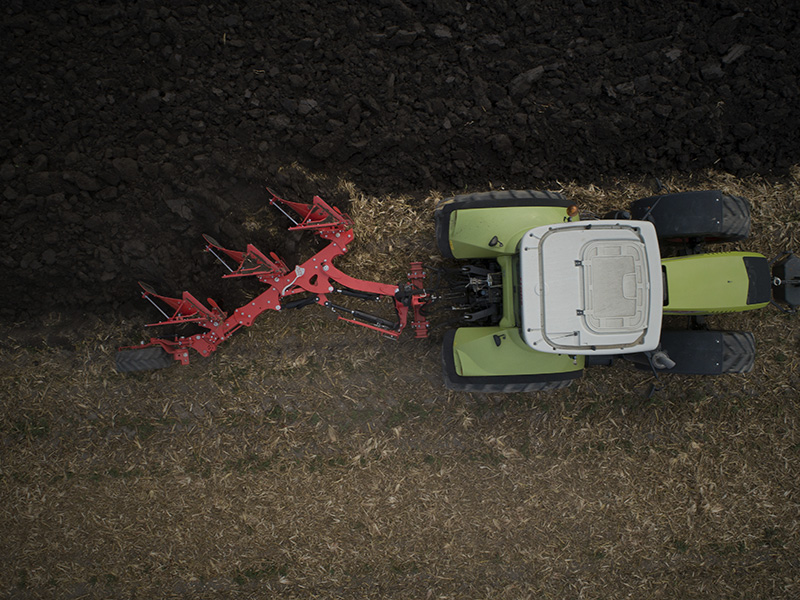

Versione Entro-Fuorisolco

Questa versione permette di avere due aratri in uno. Grazie ai bracci del parallelogramma di maggiori dimensioni e all’azione di un meccanismo idraulico, è possibile passare da un’aratura entrosolco ad una fuorisolco (e viceversa). Quest’ultima permette notevoli vantaggi come l’eliminazione della suola provocata dallo slittamento degli pneumatici all’interno del solco di semina, la riduzione del consumo interno degli pneumatici e un maggior comfort per l’operatore.

Contenuti speciali

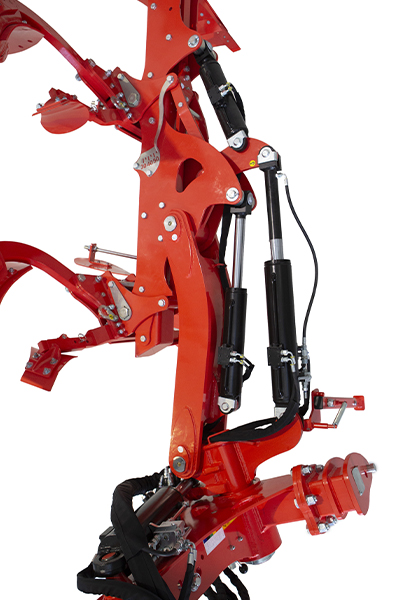

TELAIO A PARALLELOGRAMMA ENTRO - FUORISOLCO

In pochi secondi, grazie allo spostamento idraulico del parallelogramma, è possibile passare dall’aratura entro solco a fuorisolco.

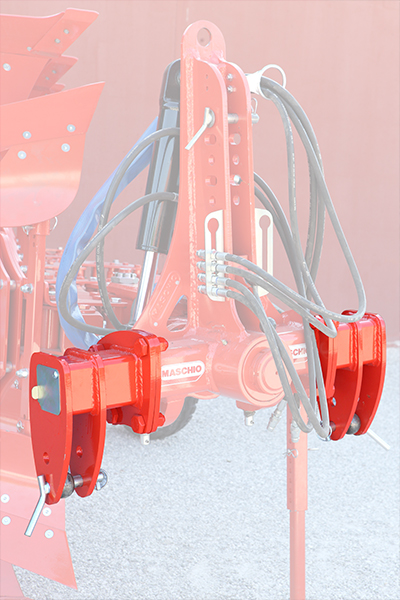

TESTATA INTERCAMBIABILE

Il terzo punto ed il perno di rotazione fanno parte di un corpo centrale solidale all’aratro, mentre gli attacchi per il sollevatore sono imbullonati su corpi flangiati amovibili. Questa esclusiva funzionalità consente di cambiare rapidamente configurazione passando da testata fissa ad oscillante; inoltre permette di passare in pochi secondi ad attacchi di diversa categoria.

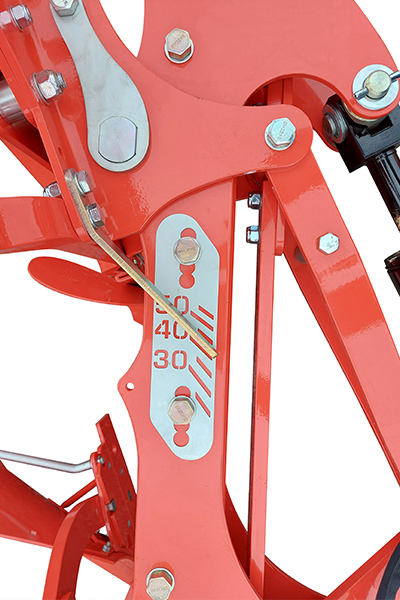

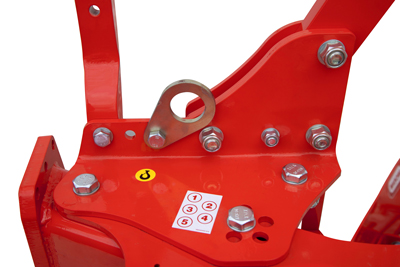

REGOLAZIONE MECCANICA (PASSO)

Il sistema di regolazione meccanico della larghezza di lavoro risulta semplice e robusto. Grazie alle 5 regolazioni è possibile trovare il settaggio più adatto in poche mosse.

REGOLAZIONE CONTINUA IDRAULICA (VARIO)

La larghezza di lavoro viene modificata per mezzo di un martinetto oleodinamico che regola uniformemente la larghezza di lavoro di ogni corpo. La regolazione variabile, da 30 a 60 (in base alla versione scelta) cm per ciascun corpo in base alla tipologia di versoio utilizzato consente di poter raggiungere le migliori performance di produttività.

Su tutte le versioni viene inserita la memoria automatica di allineamento del telaio che permette di centrare il peso dell’aratro all’asse di rotazione al momento del rovesciamento, diminuendo lo stress sui bracci del sollevatore del trattore. Inoltre l’aratro non sbatte a terra durante la fase di rotazione, soprattutto in caso di versioni a 5 o 6 corpi.

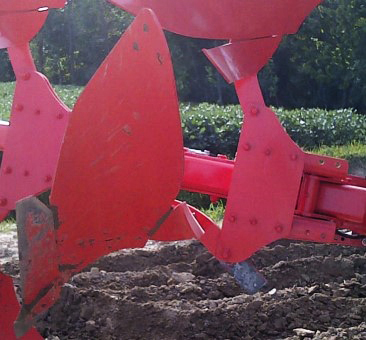

SICUREZZA MECCANICA A BULLONE DI TRANCIO

Tutti i corpi sono dotati di bullone di trancio. In caso il corpo lavorante incontri un ostacolo nel terreno, dopo il superamento del limite di rottura, il bullone si trancia sollevando il corpo ed impedendo il danneggiamento della macchina. La sostituzione del bullone è molto semplice e rapida.

VERSIONE HD

Per aumentare le performance di aratura con trattori di elevata potenza (fino a 400 CV), è stata creata la versione HD (HEAVY DUTY), dove tutto il sistema lavorante è stato rinforzato:

Piastre di accoppiamento al telaio maggiorate;
Assieme portabure rinforzato;
Bure con sezione maggiorata (90 x 40 mm) e altezza di 90 cm;
Coltri a coltello su tutti i corpi;
Scalpelli con riporto in tungsteno;
Striscianti alti su tutti i corpi.

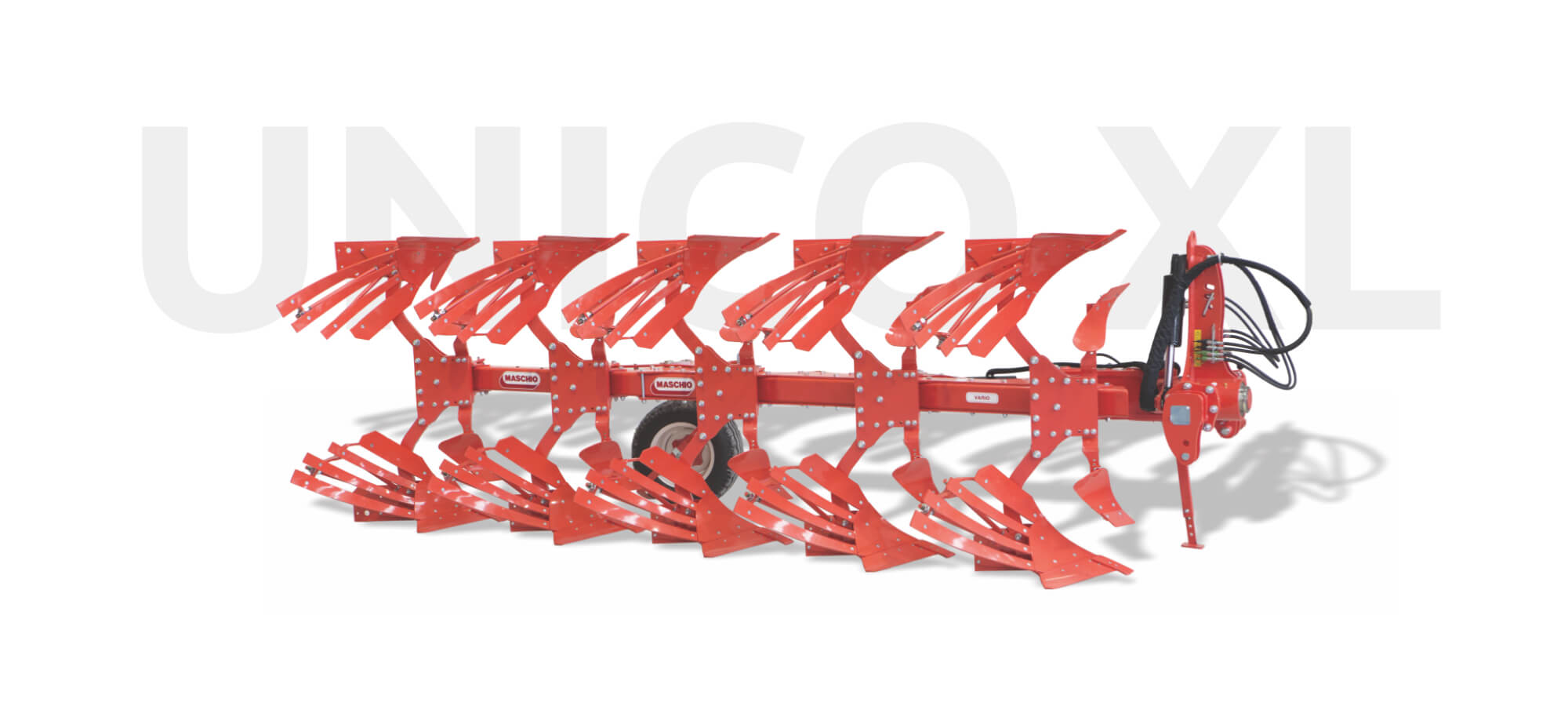

UNICO XL

DATI TECNICI

Misura	3+0	3+0HD	4+0	4+0HD	5+0	5+0HD	5+1	5+1HD
Potenza CV min	160 CV	210 CV	200 CV	250 CV	250 CV	300 CV	300 CV	350 CV
Potenza CV max	180 CV	230 CV	240 CV	290 CV	300 CV	350 CV	350 CV	400 CV
N. corpi	3	3	4	4	5	5	6	6
Luce libera STD	80 cm	80 cm	80 cm	80 cm	80 cm	80 cm	80 cm	80 cm
Sezione telaio	160x160 mm	160x160 mm	160x160 mm	160x160 mm	160x160 mm	160x160 mm	160x160 mm	160x160 mm
Diametro testata	130 mm	130 mm	130 mm	130 mm	130 mm	130 mm	130 mm	130 mm
Peso	≥ 1.435 kg	-	≥ 1.760 kg	-	≥ 2.025 kg	-	-	-

DOTAZIONE STANDARD

Aratro portato con regolazione a parallelogramma Sistema di sicurezza a bullone di trancio Memoria automatica di allineamento del telaio con regolazione meccanica del 1° corpo (per versioni da 4+0) Coltro a coltello sull’ultimo corpo Scalpello imbullonato su ogni vomere con riporto in tungsteno Supporti avanvomeri rinforzati Striscianti alti su tutti i corpi Piedino di stazionamento Flangia per braccio packer Piastra di aggancio per corpo supplementare Bure rinforzata 80x35 mm Versoio MP4WN

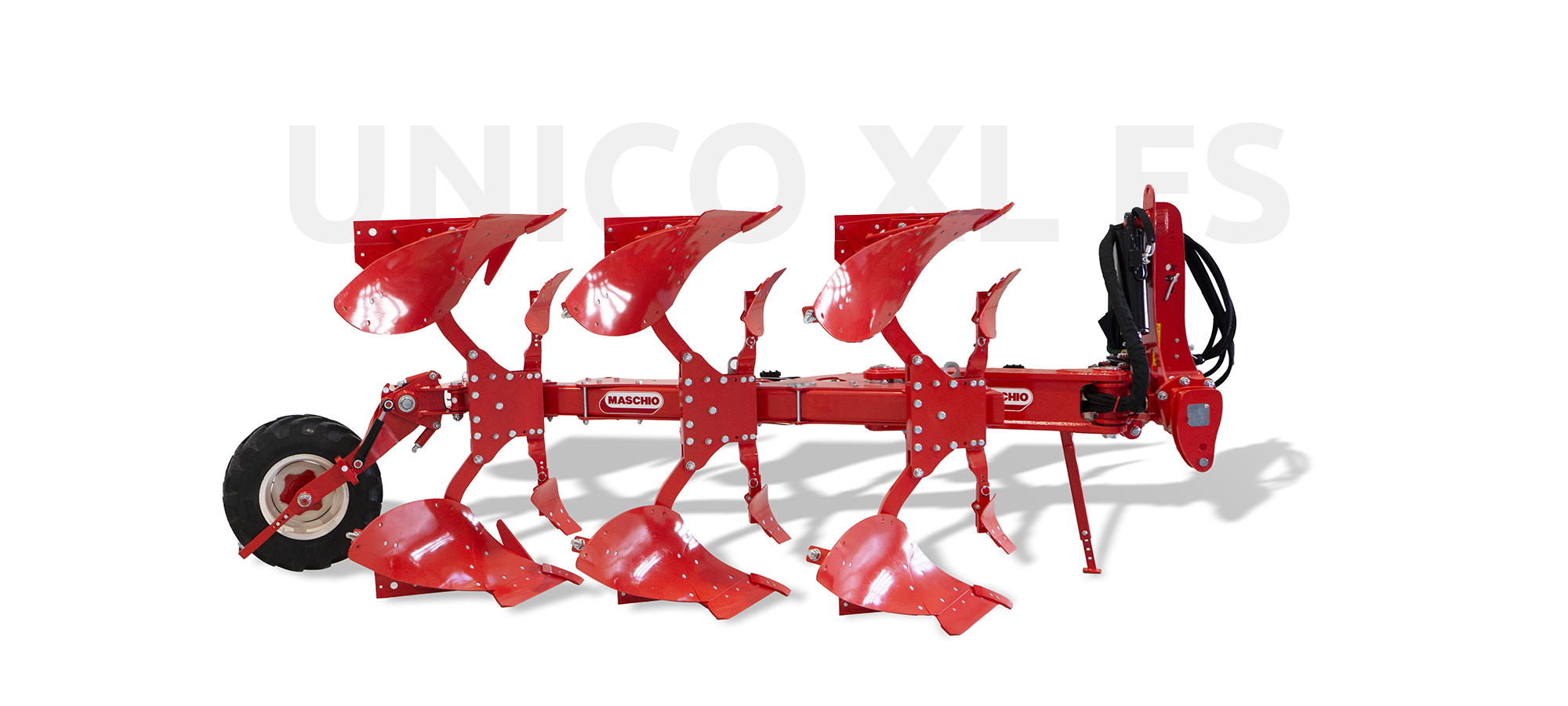

UNICO XL FS

DATI TECNICI

Misura	3+0	3+0HD	4+0	4+0HD	5+0	5+0HD	5+1	5+1HD
Potenza CV min	160 CV	210 CV	200 CV	250 CV	250 CV	300 CV	300 CV	350 CV
Potenza CV max	180 CV	230 CV	240 CV	290 CV	300 CV	350 CV	350 CV	400 CV
N. corpi	3	3	4	4	5	5	6	6
Luce libera STD	80 cm	80 cm	80 cm	80 cm	80 cm	80 cm	80 cm	80 cm
Sezione telaio	160x160 mm	160x160 mm	160x160 mm	160x160 mm	160x160 mm	160x160 mm	160x160 mm	160x160 mm
Diametro testata	130 mm	130 mm	130 mm	130 mm	130 mm	130 mm	130 mm	130 mm
Peso	≥ 1.655 kg	-	≥ 1.920 kg	-	≥ 2.190 kg	-	-	-

DOTAZIONE STANDARD

Aratro portato con regolazione a parallelogramma Sistema di sicurezza a bullone di trancio Larghezza massima carreggiata trattore: 3800mm Memoria automatica di allineamento del telaio con regolazione idraulica del 1° corpo Tallonamento con regolazione meccanica Deviazione con elettrovalvola per accorpare 2 funzioni con unico distributore Coltro a coltello sull’ultimo corpo Scalpello imbullonato su ogni vomere con riporto in tungsteno Supporti avanvomeri rinforzati Striscianti alti su tutti i corpi Piedino di stazionamento Flangia per braccio packer Piastra di aggancio per corpo supplementare Bure rinforzata 80x35 mm Versoio MP4WN
