Atomizador teuton arrastrado
TURBO TEUTON FXF es el buque insignia de los atomizadores remolcados de MASCHIO GASPARDO. Basado en el modelo básico de FUTURA, se caracteriza por la pulverización mecánica y neumática del producto fitosanitario y por los sistemas de difusión tipo FXF de bajo volumen. Disponible en cuatro versiones diferentes con depósitos de 600 a 2.000 litros, permite altos niveles de personalización.

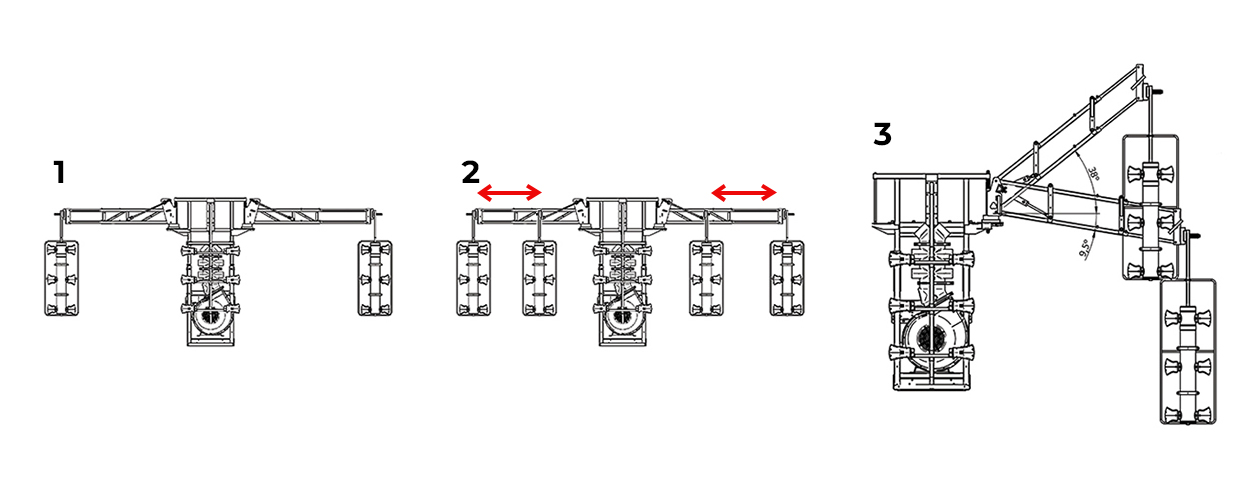

TURBO TEUTON FXF ha sido diseñado para reducir el número de pasos en el campo y para adaptarse a todas las formas de cultivo gracias a la estructura con abertura de brazos. Este sistema le permite beneficiarse de múltiples ventajas: tratar las hileras tanto interna como externamente asegurando así la máxima cobertura de la pared foliar o tratar hasta 3 hileras a la vez, disminuyendo así el número de pasadas en el campo y reduciendo significativamente el tiempo de trabajo. El sistema hidráulico controla varias funciones: la apertura/cierre del ala y la elevación del ala son estándar, mientras que la extensión telescópica y la función de Geometría Variable están disponibles a petición. Para que el control de todas estas funciones sea más fácil y eficaz, el sistema OILDRIVE 5 permite el control centralizado mediante un único panel de control que se puede manejar fácilmente desde la cabina del tractor.
La máxima eficacia del tratamiento se consigue gracias al sistema de suministro de bajo volumen y al tipo de transportadores de aire que localizan el flujo en la superficie por tratar. El bajo volumen suministrado se obtiene gracias a la acción combinada entre la pulverización mecánica del flujo de producto fitosanitario a través de la bomba de alta presión y la boquilla particular utilizada y la neumática efectuada por el grupo ventilador/difusor. Los transportadores de aire, además de dirigir el flujo en la dirección deseada, garantizan un mayor control de la altura de tratamiento gracias a la posibilidad de excluir boquillas individuales. Para aumentar la eficiencia de la cobertura del tratamiento y reducir aún más el riesgo de contaminación difusa, se puede solicitar el kit ELECTROSTÁTICO que, gracias a unos electrodos colocados a la salida del difusor de aire, carga positivamente las gotas del flujo de producto fitosanitario para que sean atraídas por la vegetación provista naturalmente de cargas negativas.
TURBO TEUTON T FXF también está disponible en versión ISOTRONIC con protocolo de comunicación ISOBUS. Gracias a la combinación con el Virtual Terminal del tractor o con los diferentes Virtual Terminal disponibles a petición, la gestión del pulverizador es más sencilla e inteligente tanto para la agricultura de precisión como para un mayor control de los parámetros funcionales utilizados en el campo.
| Medida | Numero de hileras | Capacidad real depósito | Diámetro ventilador | Número de paletas | Capacidad del depósito para el lavado de la instalación | Tipo bomba | Grupo de control | Timón | Anillo | Ruedas | Peso |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1100S | 2 | 1100 lt | 490 mm | 16 | 102 lt | IDS 960 | GCPE 4 VÍAS | Timon ajustable en altura | 45 mm | 10.0/80-12 5 foros | 1000 kg |
| 1100S | 3 | 1100 lt | 490 mm | 16 | 102 lt | IDS 960 | GCPE 4 VÍAS | Timon ajustable en altura | 45 mm | 10.0/80-12 5 foros | 1000 kg |
| 1600S | 2 | 1650 lt | 490 mm | 16 | 135 lt | IDS 960 | GCPE 4 VÍAS | Timon ajustable en altura | 45 mm | 10.0/75-15.3 6 foros | 1000 kg |
| 1600S | 3 | 1650 lt | 490 mm | 16 | 135 lt | IDS 960 | GCPE 4 VÍAS | Timon ajustable en altura | 45 mm | 10.0/75-15.3 6 foros | 1000 kg |
| 2000S | 2 | 2140 lt | 490 mm | 16 | 135 lt | IDS 960 | GCPE 4 VÍAS | Timon ajustable en altura | 45 mm | 10.0/75-15.3 6 foros | 1000 kg |
| 2000S | 3 | 2140 lt | 490 mm | 16 | 135 lt | IDS 960 | GCPE 4 VÍAS | Timon ajustable en altura | 45 mm | 10.0/75-15.3 6 foros | 1000 kg |
| Medida | Numero de hileras | Capacidad real depósito | Diámetro ventilador | Número de paletas | Capacidad del depósito para el lavado de la instalación | Tipo bomba | Grupo de control | Timón | Anillo | Ruedas | Peso |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3000L | 2 | 3150 lt | 490 mm | 16 | 234 lt | IDS 1401 | GCPE 4 VÍAS | Timon ajustable en altura | 35 mm | 15.0/55-17 6 foros | 1300 kg |
| 3000L | 3 | 3150 lt | 490 mm | 16 | 234 lt | IDS 1401 | GCPE 4 VÍAS | Timon ajustable en altura | 35 mm | 15.0/55-17 6 foros | 1300 kg |
CHASSIS
Eje con altura regulable en 3 posiciones (medidas 600-1000-1600-2000)
Chasis galvanizado en caliente
Protección del subchasis y protección del parachoques
Calzada rueda con anchura ajustable
Pie de apoyo ajustable
GRUPO TANQUES
Tanque en polietileno con vaciado facilitado
Tapa abatible con injerto a bayoneta
Sistema lavacircuito con cisterna independiente
1 chorro rotativo lavacuba (medidas 600-1000-1600-2000)
2 chorros rotativos lavacuba (medida 3000)
Tanque para el lavado de manos
LLENADO Y FILTRADO
Solubilizador con tapa filtro y lavabotes (medidas 1600-2000)
Solubilizador con tapa filtro, lavabotes y cesta INOX (medida 3000)
Filtro de aspiración externo inspeccionable con conexión para llenado del depósito
Agitadores a presión
Presiones de trabajo y agitación regulables independientemente
Deviokit: sistema para la limpieza del circuito, incluso con el depósito lleno
BOMBAS
Bomba Comet
GRUPO DE CONTROL
Regulador de presión eléctrico de 4 vías
Panel de control para gestión de secciones de agua
4 grifos manuales para agitación, limpieza y solubilización
Manómetro con escala diferencial
GRUPO VENTILADOR
Grupo ventilador posterior de succión
Transportador y rodete centrífugo pintados.
Chorros dobles anti-goteo en laton con cierre rápido con boquillas FXF
Elevación de la barra (500 mm), apertura/cierre del brazo derecho, apertura/cierre del brazo izquierdo realizados con tres pares de conexiones rápidas al tractor
Dispensadores a distancia vertical de 500 mm
Boquillas:
• HCI 80-01 naranja cerámico
• HCI 80-02 amarillo cerámico
Caja multiplicadora 2 velocidades + punto muerto, con llenado de aceite facilitado
| Medida | Numero de hileras | Capacidad real depósito | Diámetro ventilador | Número de paletas | Capacidad del depósito para el lavado de la instalación | Tipo bomba | Grupo de control | Timón | Anillo | Ruedas | Peso |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1100S | 2 | 1100 lt | 490 mm | 16 | 102 lt | IDS 960 | ISOBUS | Timon ajustable en altura | 45 mm | 10.0/80-12 5 foros | 1000 kg |
| 1100S | 3 | 1100 lt | 490 mm | 16 | 102 lt | IDS 960 | ISOBUS | Timon ajustable en altura | 45 mm | 10.0/80-12 5 foros | 1000 kg |
| 1600S | 2 | 1650 lt | 490 mm | 16 | 135 lt | IDS 960 | ISOBUS | Timon ajustable en altura | 45 mm | 10.0/75-15.3 6 foros | 1000 kg |
| 1600S | 3 | 1650 lt | 490 mm | 16 | 135 lt | IDS 960 | ISOBUS | Timon ajustable en altura | 45 mm | 10.0/75-15.3 6 foros | 1000 kg |
| 2000S | 2 | 2140 lt | 490 mm | 16 | 135 lt | IDS 960 | ISOBUS | Timon ajustable en altura | 45 mm | 10.0/75-15.3 6 foros | 1200 kg |
| 2000S | 3 | 2140 lt | 490 mm | 16 | 135 lt | IDS 960 | ISOBUS | Timon ajustable en altura | 45 mm | 10.0/75-15.3 6 foros | 1200 kg |
| Medida | Numero de hileras | Capacidad real depósito | Diámetro ventilador | Número de paletas | Capacidad del depósito para el lavado de la instalación | Tipo bomba | Grupo de control | Timón | Anillo | Ruedas | Peso |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3000L | 2 | 3150 lt | 490 mm | 16 | 234 lt | IDS 1401 | ISOBUS | Timon ajustable en altura | 35 mm | 15.0/55-17 6 foros | 1700 kg |
| 3000L | 3 | 3150 lt | 490 mm | 16 | 234 lt | IDS 1401 | ISOBUS | Timon ajustable en altura | 35 mm | 15.0/55-17 6 foros | 1700 kg |
CHASSIS
Eje con altura regulable en 3 posiciones (medidas 600-1000-1600-2000)
Chasis galvanizado en caliente
Protección del subchasis y protección del parachoques
Calzada rueda con anchura ajustable
Pie de apoyo ajustable
GRUPO TANQUES
Tanque en polietileno con vaciado facilitado
Tapa abatible con injerto a bayoneta
Sistema lavacircuito con cisterna independiente
1 chorro rotativo lavacuba (medidas 600-1000-1600-2000)
2 chorros rotativos lavacuba (medida 3000)
Tanque para el lavado de manos
LLENADO Y FILTRADO
Solubilizador con tapa filtro y lavabotes (medidas 1600-2000)
Solubilizador con tapa filtro, lavabotes y cesta INOX (medida 3000)
Filtro de aspiración externo inspeccionable con conexión para llenado del depósito
Agitadores a presión
Presiones de trabajo y agitación regulables independientemente
Deviokit: sistema para la limpieza del circuito, incluso con el depósito lleno
BOMBAS
Bomba Comet
GRUPO DE CONTROL
Unidad de control ISOBUS conforme a la norma ISO 11783
Regulador de presión eléctrico de 4 vías
Sensor de velocidad en la rueda
Sensor de presión
Flujómetro
4 grifos manuales para agitación, limpieza y solubilización
Manómetro con escala diferencial
GRUPO VENTILADOR
Grupo ventilador posterior de succión
Transportador y rodete centrífugo pintados.
Chorros dobles anti-goteo en laton con cierre rápido con boquillas FXF
Elevación de la barra (500 mm), apertura/cierre del brazo derecho, apertura/cierre del brazo izquierdo realizados con tres pares de conexiones rápidas al tractor
Dispensadores a distancia vertical de 500 mm
Boquillas:
HCI 80-01 naranja cerámico
HCI 80-02 amarillo cerámico
Caja multiplicadora 2 velocidades + punto muerto, con llenado de aceite facilitado
