CAMPO ULTRA 22-32 ISOTRONIC

Pulverizador remolcado con elevación hidráulica de paralelograma

CAMPO ULTRA 36-65 ISOTRONIC
CAMPO ULTRA 22-32 ISOTRONIC

Capacidad real

2400-6500 lt

Capacidad lavado de la instalación

300-480 lt

Anchura de la barra de pulverización

15-38 m

Contenidos especiales

Barra ALU PRO

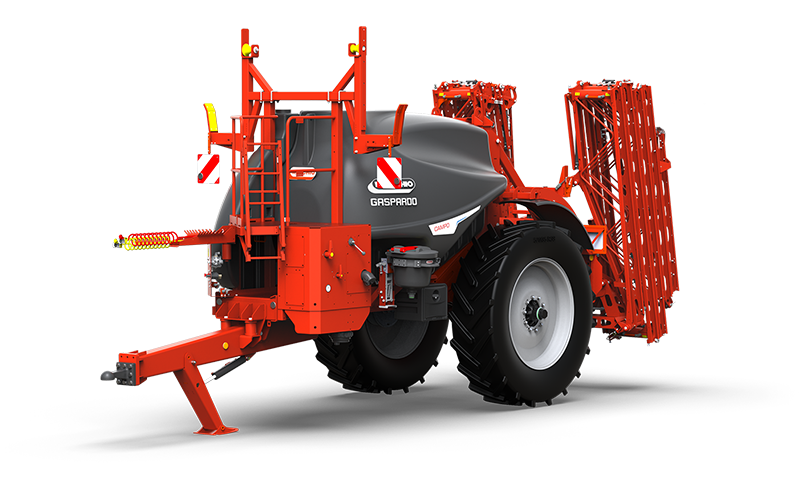

Barra ALA 400

Deviokit

Premisclador GreeMix T30

E-panel

Radios de dirección timón

Sistema de recirculación RE.D system

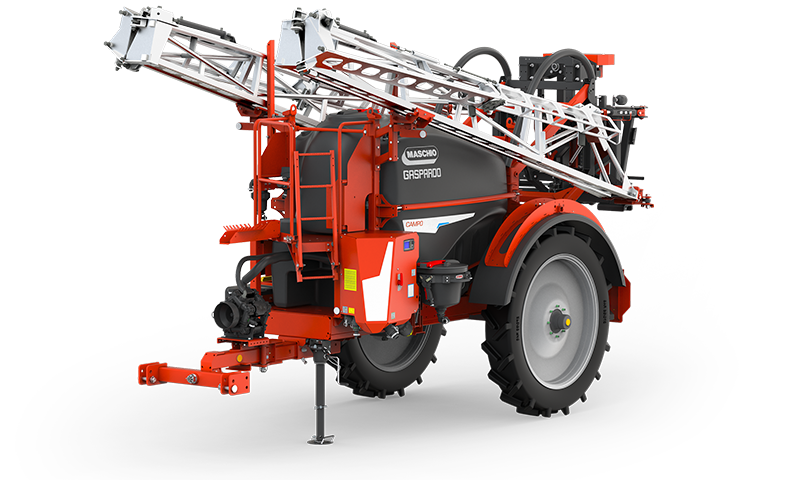

Barra ALU

Datos técnicos - CAMPO ULTRA 36-65 ISOTRONIC

Tipo de barra: ALA 400

Medida	Capacidad real	Capacidad nominal	Anchura de la barra de pulverización	Número de secciones	Tipo bomba	Grupo de control	Ruedas	Peso
36	3880 lt	3500 lt	21 m	7	BPS 385	ISOBUS	380/90 R46 10 foros	4500 kg
36	3880 lt	3500 lt	24 m	7	BPS 385	ISOBUS	380/90 R46 10 foros	4500 kg
36	3880 lt	3500 lt	27 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	4500 kg
36	3880 lt	3500 lt	28 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
36	3880 lt	3500 lt	30 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
44	4454 lt	4000 lt	21 m	7	BPS 385	ISOBUS	380/90 R46 10 foros	4200 kg
44	4454 lt	4000 lt	24 m	7	BPS 385	ISOBUS	380/90 R46 10 foros	4300 kg
44	4454 lt	4000 lt	27 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	4400 kg
44	4454 lt	4000 lt	28 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	4450 kg
44	4454 lt	4000 lt	30 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	4500 kg
52	5660 lt	5200 lt	21 m	7	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
52	5660 lt	5200 lt	24 m	7	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
52	5660 lt	5200 lt	27 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
52	5660 lt	5200 lt	28 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
52	5660 lt	5200 lt	30 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
65	6500 lt	6100 lt	21 m	7	BPS 385	ISOBUS	380/90 R46 10 foros	4400 kg
65	6500 lt	6100 lt	24 m	7	BPS 385	ISOBUS	380/90 R46 10 foros	4500 kg
65	6500 lt	6100 lt	27 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	4600 kg
65	6500 lt	6100 lt	28 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	4650 kg
65	6500 lt	6100 lt	30 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	4700 kg

Tipo de barra: ALU PRO

Medida	Capacidad real	Capacidad nominal	Anchura de la barra de pulverización	Número de secciones	Tipo bomba	Grupo de control	Ruedas	Peso
36	3880 lt	3500 lt	28 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
36	3880 lt	3500 lt	30 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	4500 kg
36	3880 lt	3500 lt	33 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
36	3880 lt	3500 lt	36 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
36	3880 lt	3500 lt	38 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
44	4454 lt	4000 lt	30 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	4500 kg
44	4454 lt	4000 lt	36 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
44	4454 lt	4000 lt	38 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
44	4454 lt	4200 lt	28 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
44	4454 lt	4200 lt	33 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
52	5660 lt	5200 lt	33 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
52	5660 lt	5200 lt	36 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
52	5660 lt	5200 lt	38 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
65	6500 lt	6100 lt	33 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
65	6500 lt	6100 lt	36 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg
65	6500 lt	6100 lt	38 m	9	BPS 385	ISOBUS	380/90 R46 10 foros	5000 kg

Equipamiento estándar - CAMPO ULTRA 36-65 ISOTRONIC

CHASSIS

Chasis pintado con cataforesis con escalera y plataforma

Eje cuadrado de 100 mm con paso y vía ajustables (mín. 1800 - máx. 2250)

Sistema de frenos neumáticos

Guardabarros 180°

Soporte de estacionamiento hidraulico (se requiere 1 par de enganches rapidos al tractor)

Porta-productos lateral derecho

Porta-productos adicional

Luces led para trabajo nocturno

Timón fijo

Anillo 50 mm

GRUPO TANQUES

Tanque en polietileno con vaciado facilitado

Tapa abatible con injerto a bayoneta

Sistema lavacircuito con cisterna independiente (capacidad 480 litros)

2 chorros rotatorios limpia-tanque

Tanque para el lavado de manos (capacidad 15 litros)

LLENADO Y FILTRADO

M-PANEL: panel manual en el lado izquierdo con controles centralizados

Desviador 3 vias para llenado del tanque

Enganche rápido camlock de 3" para llenado desde fuente externa sin presión

Enganche rápido camlock de 2" para llenado desde fuente externa con presión

Filtro de succión externo inspeccionable

Filtro externo autolimpiante

Doble agitación hidráulica a través de tubería perforada y agitadores en presión

Deviokit: sistema para la limpieza del circuito, incluso con el depósito lleno

Flowback: sistema avanzado anti-goteo

Vaciado con presión

BOMBAS

Bomba Comet

Kit de control de flujo para pruebas funcionales

Cardán homocinético (horquilla lado tractor 1" 3/8 Z6)

GRUPO DE CONTROL

Unidad de control ISOBUS conforme a la norma ISO 11783

Sensor de velocidad en la rueda

Flujómetro electromagnético

Manómetro con escala diferencial

EASY PACK

Premezcla de pared mojada 30 l con paralelogramo y pistola rociadora

Filtro de aceite

Sensor de presión

Sensor de nivel depósito

SUSPENSIÓN DE BARRA

Sistema de elevación a paralelogramo

Chasis autolevelante doble péndulo con gatos, amortiguadores y resortes

Sistema antiguiñada con muelles ADIPOL

Elevación hidráulica a 1800 mm,doble amortiguador hidropneumático

BARRA ALA 400

Barra pintada en catáforesis y polvos

Apertura y cierre superpuestos en secuencia de los brazos, derecho e izquierdo independientes

Autonivelante y bloqueo hidráulico

Geometría variable

Barra luces traseras de led

Trijet sin boquillas

OILDRIVE 7 - Se requiere 1 par de enganches rápidos en el tractor

BARRA ALU PRO

Barra con estructura tubular “tri-fold” de aluminio de alta resistencia

Apertura y cierre secuencial de los brazos laterales, derecho e izquierdo independientes

Autonivelante y bloqueo hidráulico

Amortiguación de geometría variable

Barra luces traseras de led

Trijet sin boquillas

Carcasa protectora trasera

OILDRIVE 7 - Se requiere 1 par de enganches rápidos en el tractor

Datos técnicos - CAMPO ULTRA 22-32 ISOTRONIC

Tipo de barra: ALA 400

Medida	Capacidad real	Capacidad nominal	Anchura de la barra de pulverización	Número de secciones	Tipo bomba	Grupo de control	Ruedas	Peso
22P	2400 lt	2200 lt	15 m	5	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
22P	2400 lt	2200 lt	18 m	5	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
22P	2400 lt	2200 lt	21 m	7	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
22P	2400 lt	2200 lt	24 m	7	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
22P	2400 lt	2200 lt	27 m	9	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
22P	2400 lt	2200 lt	28 m	9	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
22P	2400 lt	2200 lt	30 m	9	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
32P	3200 lt	3000 lt	15 m	5	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
32P	3200 lt	3000 lt	18 m	5	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
32P	3200 lt	3000 lt	21 m	7	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
32P	3200 lt	3000 lt	24 m	7	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
32P	3200 lt	3000 lt	27 m	9	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
32P	3200 lt	3000 lt	28 m	9	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
32P	3200 lt	3000 lt	30 m	9	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg

Tipo de barra: ALU

Medida	Capacidad real	Capacidad nominal	Anchura de la barra de pulverización	Número de secciones	Tipo bomba	Grupo de control	Ruedas	Peso
22P	2400 lt	2200 lt	21 m	7	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
22P	2400 lt	2200 lt	24 m	7	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
22P	2400 lt	2200 lt	27 m	9	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
22P	2400 lt	2200 lt	28 m	9	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
32P	3200 lt	3000 lt	21 m	7	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
32P	3200 lt	3000 lt	24 m	7	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
32P	3200 lt	3000 lt	27 m	9	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg
32P	3200 lt	3000 lt	28 m	9	BPS 260	ISOBUS	270/95 R48 8 foros	2800 kg

Equipamiento estándar - CAMPO ULTRA 22-32 ISOTRONIC

BASTIDOR

Chasis pintado con cataforesis con escalera y plataforma

Eje cuadrado de 80 mm con paso y vía ajustables (mín. 1650 - máx. 2250)

Guardabarros

Pie de apoyo mecánico

Porta-productos lateral derecho

Timón fijo

Anillo 40 mm

GRUPO TANQUES

Tanque en polietileno con vaciado facilitado

Tapa abatible con injerto a bayoneta

Sistema lavacircuito con cisterna independiente (capacidad 300 litros)

2 chorros rotatorios limpia-tanque

Tanque para el lavado de manos (capacidad 15 litros)

Nivel en seco

LLENADO Y FILTRADO

M-PANEL: panel manual en el lado izquierdo con controles centralizados

Desviador 3 vias para llenado del tanque

Enganche rápido camlock de 2" para llenado desde fuente externa sin presión

Filtro de succión externo inspeccionable

Filtro externo autolimpiante

Doble agitación hidráulica a través de tubería perforada y agitadores en presión

Deviokit: sistema para la limpieza del circuito, incluso con el depósito lleno

Flowback: sistema avanzado anti-goteo

BOMBAS

Bomba Comet

Kit de control de flujo para pruebas funcionales

Cardán (horquilla lado tractor 1" 3/8 Z6)

GRUPO DE CONTROL

Unidad de control ISOBUS conforme a la norma ISO 11783

Sensor de velocidad en la rueda

Flujómetro

Manómetro con escala diferencial

EASY PACK

Premezcla de pared mojada 30 l con paralelogramo y pistola rociadora

Filtro de aceite

Sensor de presión

Sensor de nivel depósito

SUSPENSIÓN DE BARRA

Sistema de elevación a paralelogramo

Chasis autolevelante péndulo con gatos, amortiguadores y resortes (ALA 500-600)

Chasis autolevelante doble péndulo con gatos, amortiguadores y resortes (ALA400)

Sistema anti-balanceo con muelles en ADIPOL (ALA 400)

Elevación hidráulica a1500 mm,doble amortiguador hidropneumático

BARRA ALA 400

Barra pintada en catáforesis y polvos

Apertura y cierre superpuestos en secuencia de los brazos, derecho e izquierdo independientes

Autonivelante y bloqueo hidráulico

Geometría variable

Barra luces traseras de led

Trijet sin boquillas

OILDRIVE 7 - Se requiere 1 par de enganches rápidos en el tractor

BARRA ALU

Barra con estructura tubular de aluminio de alta resistencia

Apertura y cierre secuencial de los brazos laterales, derecho e izquierdo independientes

Autonivelante y bloqueo hidráulico

Amortiguación de geometría variable

Barra luces traseras de led

Trijet sin boquillas

Carcasa protectora trasera

OILDRIVE 7 - Se requiere 1 par de enganches rápidos en el tractor
